Das Füllventil dient zum Befüllen geschlossener Heizsysteme und zur Druckregelung. Mit dem Einstellrad kann der gewünschte Ausgangsdruck eingestellt werden. Das integrierte Reduzierventil gleicht Druckschwankungen des Eingangsdrucks aus, sodass der Ausgangsdruck nicht beeinflusst wird. Ein Rückschlagventil ist ebenfalls enthalten, das die Trinkwasserleitungen vor Rückfluss aus dem Heizsystem schützt.

Das Ventil kann nachträglich mit einem Manometer ausgestattet werden, um den Druck in der Leitung genau zu überwachen. Das Manometer muss separat erworben werden. Der gewünschte Druck wird auf der Skala des Einstellrads eingestellt.

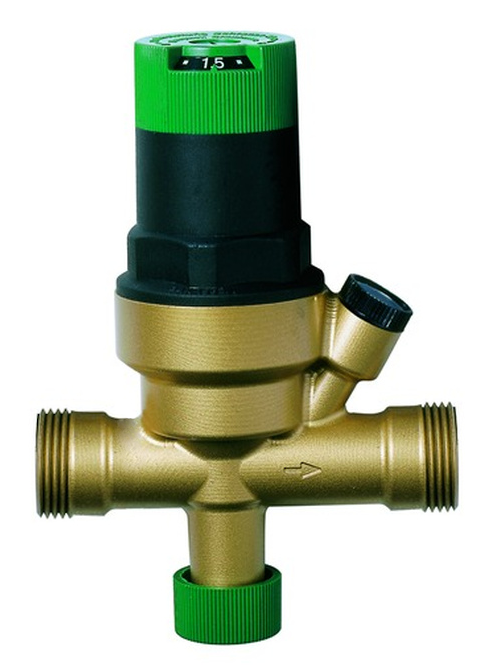

Das Ventil besteht insgesamt aus dem Ventilkörper, der Federabdeckung mit Einstellrad und Skala, der Feder, dem Ventileinsatz, dem eingebauten Rückschlagventil, dem Absperrventileinsatz mit gerändeltem Einstellrad. Das Ventil verfügt an beiden Enden über sowohl ein Außen- als auch ein Innengewinde für größere Flexibilität.

Eigenschaften

• Eingangsdruck PN16
• Ausgangsdruck einstellbar 1...3 bar, werkseitig auf 1,5 bar eingestellt
• Außengewindeanschluss 3/4"
• Innengewindeanschluss 1/2"

Installationsbeispiele
