Pegel-Schalter mit Schutzart IP40, der zur Überwachung von bis zu sechs Pegeln in Brunnen, Schächten, Tankern, Wasserspeichern und anderen vorgesehen ist. An den Schalter können bis zu 6 Pegelsonden (und eine gemeinsame) angeschlossen werden. Jede Sonde wird individuell überwacht und kann separat eingestellt werden. Für die Sonden L4, L5 und L6 kann die Empfindlichkeit manuell eingestellt werden. Für alle Sonden gemeinsam kann die Einschaltverzögerung im Bereich von 0,5-10 s eingestellt werden.

Zur Pegelmessung sind Sonden erforderlich, die nicht im Lieferumfang enthalten sind. Sie dienen zur Überwachung des oberen Pegels, des unteren Pegels und als gemeinsame Sonde.

Hauptmerkmale

• Messfrequenz von 10 Hz verhindert die Polarisierung der Flüssigkeit und erhöhte Oxidation der Messsonden.
• Ausgangskontakt 9x Schaltkontakt 10 A.
• Stromversorgung UNI 24...240 V AC/DC (AC 50 - 60 Hz).
• Möglichkeit zum Anschluss von 6 Sonden (z.B. SHR-2).

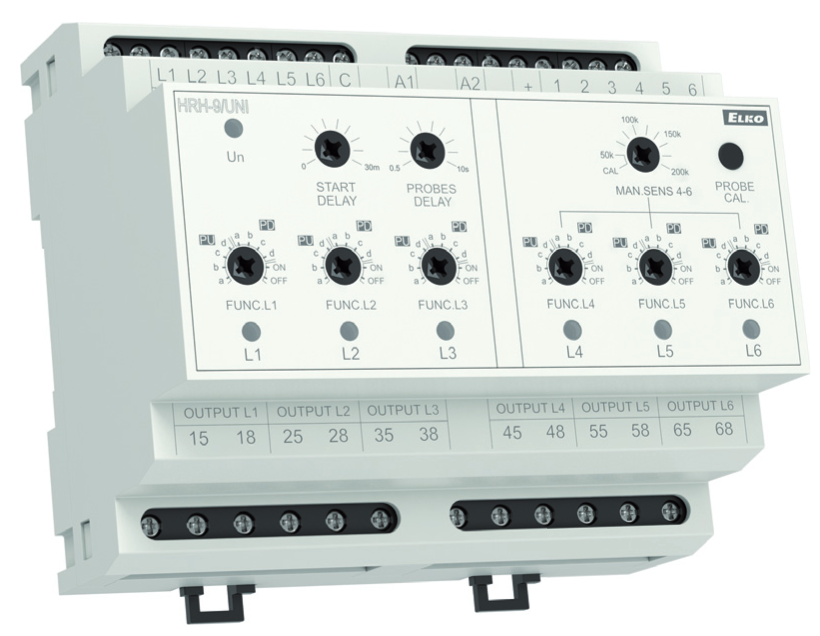

Konstruktionsbeschreibung

1. Anschlüsse für die Stromversorgung
2. Anschlüsse für den Anschluss der Sonden
3. Anzeige der Stromversorgung
4. Einstellung der Einschaltverzögerung
5. Einstellung der Relais-Einschaltverzögerung
6. Einstellung der Sondenfunktion (L1)
7. Zustandsanzeige der Sonde (L1)
8. Ausgangskontakt der Sonde (L1)
9. Anschlüsse für den Anschluss externer Signalisierung HRH-9/S
10. Manuelle Einstellung der Empfindlichkeit der Sonden L4, L5 und L6
11. Kalibrierungstaste für angeschlossene Sonden
