Parameter und Kataloge

Betriebstemperatur	-20...50 °C
Hub	20 mm
Material	Aluminium
Schutzart IP	IP 66
Gewicht	4.30 kg

Die lineare Einheit der LIN-Serie wandelt die Vierteldrehbewegung des Aktuators in einen präzisen linearen Hub um und ermöglicht so die Automatisierung von 2-Wege/3-Wege-Ventilen. Die kompakte und robuste Bauweise mit Schutzart IP66 ist für anspruchsvolle industrielle Anwendungen einschließlich explosionsgefährdeter Umgebungen geeignet.

Die Einheit ist kompatibel mit …Max-…-…F Aktuatoren der Größe S und M. Die Abmessungen der Einheit betragen ca. 160 × 141 × 206 mm, Betriebstemperatur −20...+50 °C.

Hauptfunktionen

Umwandlung der Rotationsbewegung in linearen Hub (ausfallsicher je nach verwendetem Aktuator)
Kompatibilität mit …Max-…-…F (Größe S/M), einfache Montage
IP66, robustes Aluminiumgehäuse, Getriebe aus Edelstahl/Sintermetall
IECEx-Zulassung (Ex h IIC/IIIC), 100 % Überlastschutz

Parameter

Max. Hub	20 mm
Kompatible Aktuatoren	…Max-…-…F, Größe S / M
Schutzart	IP66
Gehäusematerial	Aluminium
Betriebstemperatur	−20...+50 °C
Zulassung	IECEx EPS 20.0029X; Ex h IIC T6/T5/T4 Gb; Ex h IIIC T80°C/T95°C/T130°C Db
Zubehör	Ex-Klemmenkasten, Montagekonsole (optional)

Hinweis: Für die richtige Auswahl ist es notwendig, den Hersteller und den Ventiltyp sowie den Nennweiten-DN zu kennen; für unbekannte Typen ist eine Zeichnung des Ventilteils erforderlich.

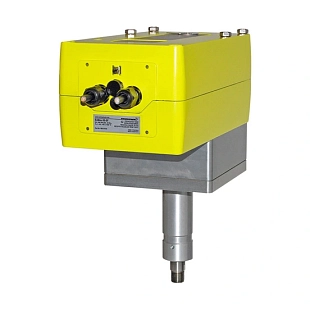

Hinweis: Das Bild zeigt das Modell ExMax+LIN.
