Parameter und Kataloge

Anschlussgröße	R 1"
Anschlusstyp	Außengewinde
Druck	16 bar
Filtereinsatz	100 µm
Max. Wassertemperatur	40 °C
Medium	Trinkwasser
Nennweite	DN 25
Gewicht	5.70 kg

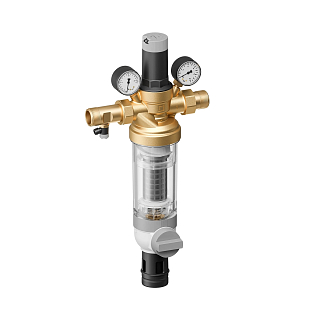

Die Hausfilterstation Honeywell HS10S-1LFZS ist eine bleifreie Kombinationsarmatur DN25 (1"), die Rückspülfilter, Druckminderer und Rückflussverhinderer in einem Gehäuse vereint. Sie gewährleistet eine kontinuierliche Versorgung mit gefiltertem Wasser bei stabilem Ausgangsdruck und schützt die Installation vor mechanischen Verunreinigungen sowie Rückfluss. Diese Variante (HS10S-1LFZS) ist ohne Absperrung.

Einsatzbereich der Station

Die Filterstation wird in der Hauswasserinstallation montiert, idealerweise möglichst nahe hinter dem Wasserzähler, in einem waagerechten Rohrleitungsabschnitt mit nach unten gerichteter Filtertasse. Sie schützt die nachgeschaltete Installation, Armaturen und Geräte vor mechanischen Verunreinigungen wie Rostpartikeln, Hanffasern oder Sand und reduziert sowie stabilisiert gleichzeitig den Wasserdruck am Ausgang. Geeignet für Trinkwasserinstallationen in Einfamilienhäusern, Mehrfamilienhäusern und kleineren Gewerbebetrieben.

Hausfilterstation Honeywell HS10S-1LFZS in einer Trinkwasserinstallation

Funktionsprinzip der Rückspülung der Filterstation Honeywell HS10S-LF

So funktioniert die Rückspülung

Das Wasser strömt zunächst durch den eingangsseitigen Rückflussverhinderer und anschließend durch das Feinsieb, das mechanische Verunreinigungen zurückhält. Durch Öffnen des Entleerungs-Kugelhahns wird der Filtereinsatz durch den Wasserdruck nach unten gezogen, und der Wasserstrom spült das Sieb von innen nach außen, während gefiltertes Wasser weiterhin zu den Verbrauchsstellen fließt. Die transparente Filtertasse ermöglicht eine Sichtkontrolle des Verschmutzungsgrads des Siebs ohne Demontage.

Technische Parameter:

Anschluss: R 1" (DN 25), Außengewinde
Filterfeinheit: 100 µm
Nenndurchfluss (kvs): 7,6 m³/h
Einstellung des Ausgangsdrucks: 1,5–6 bar
Maximaler Eingangsdruck: 16 bar (Ausführung mit transparenter Filtertasse)
Maximale Medientemperatur: 30 °C gemäß EN 1567 (Ausführung mit transparenter Filtertasse)
Gewicht: 5,7 kg

Gehäusematerial: bleifreies Messing
Material der Filtertasse: transparenter Kunststoff
Dichtung: EPDM
Zertifizierung: DVGW, SVGW

Häufige Fragen

Wie wird die Station installiert?

Die Station wird ausschließlich in einen waagerechten Rohrleitungsabschnitt mit nach unten gerichteter Filtertasse eingebaut. Es wird empfohlen, sie möglichst nahe hinter dem Wasserzähler zu platzieren und vor der Station ein separates Absperrventil zu installieren, da diese Variante keines enthält.

Enthält diese Version ein Absperrventil?

Nein, die Ausführung HS10S-1LFZS ist ohne Absperrung. Für die Installation ist ein separates, vor der Station montiertes Absperrventil erforderlich.

Wie wird der Filtereinsatz gereinigt?

Durch Öffnen des Entleerungs-Kugelhahns wird die Rückspülung ausgelöst – der Wasserdruck zieht den Einsatz nach unten und spült das Sieb von innen nach außen. Nach dem Schließen des Ventils kehrt der Filter automatisch in die Betriebsstellung zurück. Dank der transparenten Filtertasse lässt sich die Verschmutzung des Siebs ohne Demontage visuell kontrollieren.

Kann die Station mit einer automatischen Rückspülung nachgerüstet werden?

Ja, an der Filtertasse kann nachträglich die automatische Rückspüleinheit RR11S-A montiert werden, die die Filterrückspülung in eingestellten Intervallen auslöst.

Welche Zertifizierungen erfüllt das Produkt?

Die Station erfüllt die Zertifizierungen DVGW und SVGW, der Bleigehalt in allen Bauteilen liegt unter 0,1 %, und die verwendeten Materialien entsprechen den Anforderungen von KTW und ACS für den Kontakt mit Trinkwasser.
