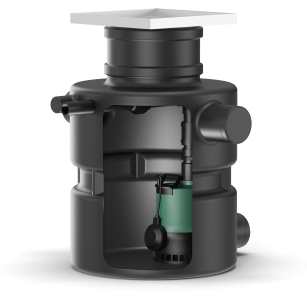

Die Hebestation ist zur Förderung von vorgereinigtem Abwasser ohne Fäkalien und lange Fasern bestimmt. Die Station ist mit einer kompletten Rohrleitung, einer Tauchschmutzwasserpumpe TMW 32/11 und einem Rückschlagventil ausgestattet. Alles ist in einem Plastikschachtgehäuse zur Installation im Untergrund mit zwei Zulaufmöglichkeiten (DN 100) untergebracht.

Pumpe

Die Pumpe ist für einen vollautomatischen Betrieb vorbereitet. Sie verfügt über einen Schwimmerschalter und eine thermische Motorüberwachung. Der Motor wird durch das umgebende Medium gekühlt und gibt seine Restwärme über sein Gehäuse an die Umgebung ab. Bei Überhitzung schaltet sich die Pumpe ab und startet nach dem Abkühlen erneut. Die Hydraulik ist durch eine mit weißem Öl gefüllte Dichtkammer vom Motor getrennt. Auf der Motorseite befindet sich ein Wellendichtring, auf der Hydraulikseite eine Gleitringdichtung.

Twister-Funktion (Wirbel)

Die Schmutzwasserpumpe TMW ist mit der sogenannten "Wirbel"-Funktion ausgestattet. In der Praxis bedeutet dies, dass durch ihre Konstruktion ein ständiger Wirbel im Saugraum stattfindet. Auf diese Weise wird die Sauberkeit des Pumpensumpfes erreicht. Dank der "Wirbel"-Eigenschaft und der damit verbundenen Ableitung von sedimentierenden Stoffen entsteht kein Geruch, der durch das geförderte Medium verursacht wird. Die Wirbelfunktion kann deaktiviert werden, wodurch sich die Charakteristik der Pumpe um 1 m erhöht.

Eigenschaften

• Stromversorgung 230 VAC
• Netzkabel 10 m mit Schuko-Stecker
• IP68
• Schachtvolumen 113 l
• Schaltvolumen 24-29 l
• Druckanschluss 40 mm
• Zulaufanschluss 100 mm
• max. Medientemperatur 35 °C, kurzfristig für 3 Minuten kann auch ein Medium mit einer Temperatur von 60 °C gefördert werden

Lieferumfang

• Vormontierte Wasserförderanlage (Pumpe, Rohrleitung, Rückschlagventil)
• Tankabdeckung mit Verkleidungsrahmen und Bodenablauf
• Rohbauabdeckung
• O-Ring zur Abdichtung der Tankabdeckung
• Druckschlauch (Durchmesser 40 mm) inklusive Schlauchschellen
• Montage- und Bedienungsanleitung
