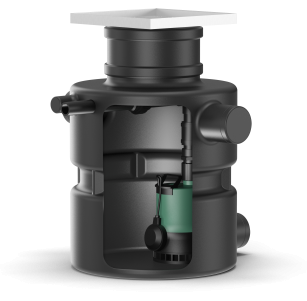

Die Hebestation ist zur Förderung von vorgereinigtem Abwasser ohne Fäkalien und lange Fasern bestimmt. Die Station ist mit einem kompletten Rohrsystem, einer Tauchschmutzwasserpumpe TMW32/11 und einem Rückschlagventil ausgestattet. Alles ist in einem Plastikschachtgehäuse für die Installation im Untergrund mit zwei Zulaufmöglichkeiten (DN 100) untergebracht.

Pumpe

Die Pumpe ist für einen vollautomatischen Betrieb vorbereitet. Sie verfügt über einen Schwimmerschalter und eine thermische Motorüberwachung. Der Motor wird durch das umgebende Medium gekühlt und gibt seine Restwärme über sein Gehäuse an die Umgebung ab. Bei Überhitzung schaltet sich die Pumpe ab und startet nach dem Abkühlen erneut. Die Hydraulik ist durch eine mit weißem Öl gefüllte Dichtkammer vom Motor getrennt. Auf der Motorseite befindet sich ein Wellendichtring, auf der Hydraulikseite eine Gleitringdichtung.

Funktion Twister (Wirbel)

Die Schmutzwasserpumpe TMW ist mit der sogenannten "Wirbelfunktion" ausgestattet. In der Praxis bedeutet dies, dass durch ihre Konstruktion ein ständiges Wirbeln im Saugraum stattfindet. Auf diese Weise wird die Sauberkeit der Pumpensumpf erreicht. Dank der "Wirbelfunktion" und der damit verbundenen Ableitung von sedimentierenden Stoffen entsteht kein Geruch, der durch das geförderte Medium verursacht wird. Die Wirbelfunktion kann deaktiviert werden, wodurch sich die Förderhöhe der Pumpe um 1 m erhöht.

Eigenschaften

• Stromversorgung 230 VAC
• Netzkabel 10 m mit Schuko-Stecker
• IP68
• Schachtvolumen 113 l
• Schaltvolumen 24-29 l
• Druckanschluss 40 mm
• Zulaufanschluss 100 mm
• max. Medientemperatur 35 °C, kurzzeitig für 3 Minuten kann auch ein Medium mit einer Temperatur von 60 °C gefördert werden

Lieferumfang

• Vormontierte Wasserförderanlage (Pumpe, Rohrsystem, Rückschlagventil)
• Tankabdeckung mit Verkleidungsrahmen und Bodenablauf
• Rohbauabdeckung
• O-Ring zur Abdichtung der Tankabdeckung
• Druckschlauch (Durchmesser 40 mm) inklusive Schlauchschellen
• Montage- und Bedienungsanleitung
