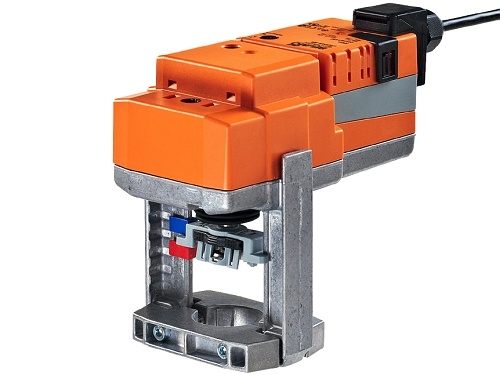

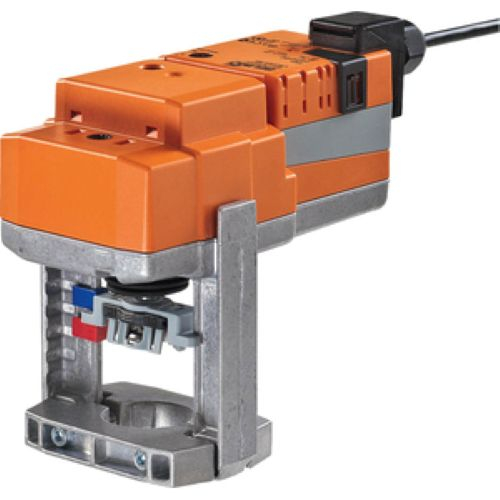

Hubantrieb Belimo LV230A-TPC für 2- und 3-Wege-Hubventile in Heizungs- und Klimaanlagen. Stellkraft 500 N, Versorgung AC 230 V, 3-Punkt- oder 2-Punkt-Ansteuerung. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Hub | 20 mm |
| Hubkraft | 500 N |
| Notfallfunktion | Nein |
| Steuerung | 3-Punkt, 2-Punkt |
| Stromversorgung | 230 V Wechselstrom |
| Gewicht | 1.30 kg |
Zu diesem Produkt bieten wir den Zusammenbau des Antriebs mit der Armatur als Service an. Weitere InformationenDer Hubantrieb Belimo LV230A-TPC ist ein elektrischer Antrieb für 2- und 3-Wege-Hubventile von Belimo. Er entwickelt eine Stellkraft von 500 N und dient zum automatischen Öffnen und Schließen des Ventils in Heizungs-, Lüftungs- und Klimaanlagen.
Der Antrieb ist für ortsfeste Heizungs-, Lüftungs- und Klimaanlagen bestimmt – typischerweise zur Betätigung von Hubventilen in Heizkreisen, in raumlufttechnischen Zentralen oder in Übergabestationen. Er wird mit geeigneten Belimo-Hubventilen entsprechend der Medientemperatur und dem in der Dokumentation des jeweiligen Ventils angegebenen Schließdruck kombiniert. Er ist nicht für den Einsatz außerhalb des spezifizierten Bereichs bestimmt, beispielsweise in der Luftfahrttechnik.
Der Antrieb wird mithilfe eines geformten Bügels direkt auf das Hubventil montiert und kann am Ventilhals um 360° gedreht werden, sodass er sich leicht an die räumlichen Einbaubedingungen anpassen lässt. Der Hub kann mit einem Innensechskantschlüssel (4 mm) eingestellt werden, der oben in den Antrieb eingeführt wird. Mit der arretierbaren Taste für die Handverstellung wird das Getriebe vorübergehend oder dauerhaft ausgekuppelt, sodass die Antriebsstange ohne Werkzeug von Hand verstellt werden kann.
Der Antrieb ist gegen Überlast geschützt und benötigt zum Anhalten keine mechanischen Endschalter – nach Erreichen des Anschlags am Ventil bleibt er dort automatisch stehen. Die mechanische Stellungsanzeige am Konsolenträger zeigt den aktuellen Hub an und wird entsprechend der Stellung der Antriebsstange automatisch eingestellt.
Werkseinstellung:
Der Antrieb ist für 2- und 3-Wege-Hubventile von Belimo bestimmt. Die konkrete Ventil-Antrieb-Kombination muss anhand der in der Dokumentation des jeweiligen Ventils angegebenen Medientemperatur und des Schließdrucks geprüft werden.
Die Installation darf nur von geschultem Personal unter Einhaltung der geltenden gesetzlichen und behördlichen Vorschriften durchgeführt werden. Der Schalter für die Hubrichtung darf ausschließlich von einer dazu befugten Person eingestellt werden, da er den Frostschutz beeinflusst.
Durch Drücken der arretierbaren Taste wird das Getriebe ausgekuppelt und der Motor angehalten, sodass die Antriebsstange von Hand verstellt werden kann. Nach dem Loslassen der Taste wird das Getriebe wieder eingekuppelt und der Antrieb setzt den normalen Betrieb fort.
Der Antrieb benötigt keine mechanischen Endanschläge – er ist gegen Überlast geschützt und bleibt nach Erreichen des Anschlags am Ventil ohne weiteren Eingriff automatisch stehen.
Ja, laut technischem Datenblatt des Herstellers ersetzt er den ursprünglichen Typ NVD 230-3.
