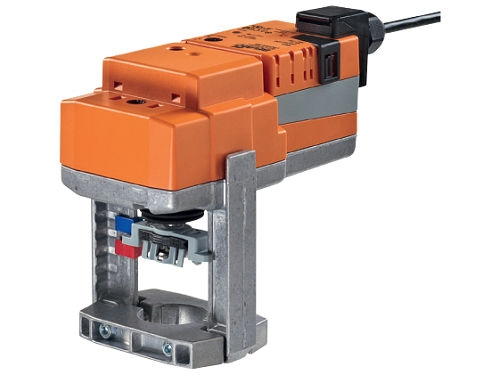

Hubantrieb Belimo LV24A-SR-TPC für Zwei- und Dreiwegeventile. Analoge Ansteuerung DC 2–10 V, Kraft 500 N, Hub 15 mm. Versorgung 24 V AC/DC, IP54. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Hub | 20 mm |
| Hubkraft | 500 N |
| Notfallfunktion | Nein |
| Steuerung | 0...10 V |
| Stromversorgung | 24 VDC, 24 V Wechselstrom |
| Gewicht | 1.50 kg |
Zu diesem Produkt bieten wir den Service der Montage des Antriebs mit Armatur an. Weitere InformationenDer Hubantrieb Belimo LV24A-SR-TPC ist ein analoger Linearantrieb für zwei- und dreiwegige Sitzventile (Hubventile) von Belimo. Er steuert die Ventilstellung anhand des Eingangssignals DC 2–10 V und wird in Heizungs-, Lüftungs- und Klimaanlagen eingesetzt.
Der Antrieb ist für stationäre Installationen in Heizungs-, Lüftungs- und Klimaanlagen vorgesehen – beispielsweise zur Regelung des Heizwasser-Durchflusses über Belimo-Hubventile in Übergabestationen, RLT-Zentralen oder am Fuß von Steigleitungen. Er ist nicht für die Außenmontage vorgesehen, wenn er direktem Regen, Schnee oder Sonneneinstrahlung ausgesetzt ist, und auch nicht für den Einsatz in Flugzeugen oder anderen Verkehrsmitteln.
Der Servoantrieb wird mithilfe eines geformten Bügels direkt auf den Ventilhals montiert und kann auf dem Hals um 360° gedreht werden. Der Hub lässt sich mit einem 4-mm-Innensechskantschlüssel nachjustieren, der in den oberen Teil des Antriebs eingeführt wird. Bei Stromausfall oder im Servicefall kann der Antrieb durch Drücken der Taste manuell verstellt werden; dabei wird das Getriebe entkoppelt und die Spindel kann von Hand bewegt werden. Die Taste kann in dieser Stellung arretiert werden.
Der Antrieb ist gegen Überlast geschützt und benötigt daher keine mechanischen Endschalter; beim Erreichen des Anschlags stoppt er automatisch. Der Hubbereich wird beim ersten Einschalten der Versorgungsspannung automatisch eingestellt – dabei prüft der Antrieb selbstständig beide Endlagen und passt daran sowohl das Regelsignal als auch das Rückmeldesignal an. Die mechanische Stellungsanzeige an der Konsole signalisiert anschließend fortlaufend die aktuelle Ventilstellung.
Technische Parameter:
Der Antrieb ist für die Verbindung mit Belimo-Hubventilen (Sitzventilen) mittels geformtem Bügel vorgesehen. Wir empfehlen, die konkrete Kombination aus Antrieb und Ventiltyp vor der Bestellung zu prüfen, idealerweise mit einem Vertriebsmitarbeiter von bola.cz.
Montage und elektrischer Anschluss müssen von einer Person mit entsprechender elektrotechnischer Qualifikation durchgeführt werden. Die 24-V-Versorgung erfolgt über einen Sicherheitstrenntransformator.
Ja. Durch Drücken der Taste am Antriebsgehäuse wird das Getriebe entkoppelt und die Spindel kann von Hand gedreht werden; die Taste kann in dieser Stellung arretiert werden, bis sie wieder gelöst wird.
Nein. Beim ersten Einschalten der Versorgungsspannung erfolgt eine automatische Anpassung (Adaption) des Hubbereichs. Die Adaption kann später jederzeit manuell über die Taste am Antriebsgehäuse erneut gestartet werden.
Ja, der LV24A-SR-TPC ersetzt den älteren Typ NVD 24-SR.
