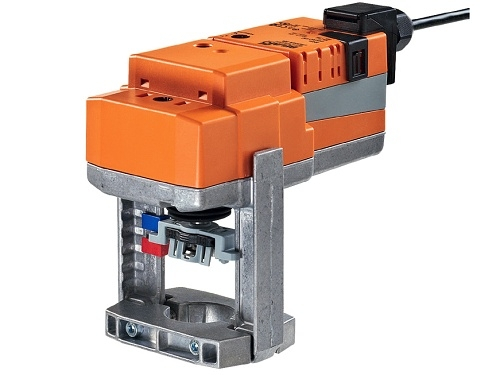

Hubantrieb Belimo SV24A-TPC für 2- und 3-Wege-Hubventile. Direkte Montage mit Bügel, Überlastsicherung ohne Endanschläge. Stellkraft 1500 N, Hub 20 mm. Mehr Informationen
Auf Bestellung
| Hub | 20 mm |
| Hubkraft | 1500 N |
| Notfallfunktion | Nein |
| Steuerung | 3-Punkt, 2-Punkt |
| Stromversorgung | 24 VDC, 24 V Wechselstrom |
| Gewicht | 1.40 kg |
Zu diesem Produkt bieten wir den Service Montage des Antriebs mit Armatur. Weitere InformationenDer Hubantrieb Belimo SV24A-TPC ist ein elektrischer Antrieb für 2- und 3-Wege-Hubventile von Belimo. Er steuert das Öffnen und Schließen des Ventils mit einem linearen Hub von 20 mm und einer Stellkraft von 1500 N bei einer Versorgungsspannung von AC/DC 24 V.
Der Antrieb ist für stationäre Heizungs-, Lüftungs- und Klimaanlagen vorgesehen – typischerweise zur Regelung des Durchflusses von Heiz- oder Kühlwasser an Hubventilen in Technikräumen, Übergabestationen oder raumlufttechnischen Anlagen. Nach den Vorgaben des Herstellers ist er nicht für den Betrieb außerhalb dieses festgelegten Einsatzbereichs bestimmt, insbesondere nicht in der Luftfahrttechnik.
Der Antrieb wird mithilfe eines geformten Bügels direkt auf den Ventilhals des Hubventils aufgesetzt und kann auf dem Ventil um 360° gedreht werden, was die Montage in verschiedenen Rohrleitungspositionen erleichtert. Der aktuelle Hub wird mechanisch an der Konsole des Antriebs im Bereich von 5–20 mm angezeigt, und sein Bereich wird nach der Installation automatisch eingestellt.
Werkseinstellung:
Der Antrieb ist für die Kombination mit 2- und 3-Wege-Hubventilen von Belimo mit einem Hub von 20 mm und einer Stellkraft bis 1500 N vorgesehen. Die konkret geeignete Ventil-Antrieb-Kombination in Abhängigkeit von Medientemperatur und Schließdruck finden Sie in der Dokumentation des jeweiligen Ventils.
Der Antrieb wird mithilfe eines geformten Bügels auf den Ventilhals aufgesetzt und kann um 360° gedreht werden, sodass die Montage an die Ausrichtung der Rohrleitung angepasst werden kann. Die Installation sollte von einer geschulten Person gemäß den geltenden Vorschriften durchgeführt werden.
Ja. Durch Drücken der Taste wird das Getriebe ausgekuppelt und der Motor gestoppt, sodass die Antriebsstange manuell verschoben werden kann – vorübergehend oder dauerhaft. Im spannungslosen Zustand kann der Hub auch mit einem 4-mm-Innensechskantschlüssel eingestellt werden, der im oberen Teil des Antriebs untergebracht ist.
Der Antrieb arbeitet mit AC/DC 24 V Versorgungsspannung und unterstützt sowohl Auf-Zu-Steuerung (Einleitersteuerung) als auch 3-Punkt-Steuerung.
Nein, der Antrieb ist laut Hersteller wartungsfrei und gegen Überlast geschützt, sodass keine Endanschläge erforderlich sind und er nach Erreichen der Endlage automatisch am Anschlag stehen bleibt.
Bei bola.cz ist für dieses Produkt eine verlängerte Garantie von 5 Jahren angegeben, über die gesetzliche Standardfrist hinaus.
