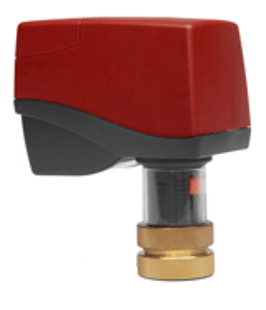

Hubantrieb IMI TA-MC15-C/24 für kombinierte Regel- und Strangregulierventile TBV-C/-CM/-CMP DN 15–25. Ansteuerung 0(2)–10 V oder 3-Punkt, 24 V AC/DC, 200 N. Mehr Informationen
Auf Bestellung
| Anschlussgröße | M30 x 1,5 |
| Betriebstemperatur | 0...50 °C |
| Hilfskontakt | Nein |
| Hub | 4,8 mm |
| Hubkraft | 200 N |
| Kabellänge | 1,5 m |
| Notfallfunktion | Nein |
| Schutzart IP | IP 40 |
| Steuerung | 2...10 V, 0...10 V |
| Stromversorgung | 24 VDC, 24 V Wechselstrom |
| Umrüstzeit | 72 s |
| Gewicht | 0.18 kg |
IMI TA-MC15-C/24 ist ein elektromotorischer Hubantrieb mit einer Schließkraft von 200 N und Ventilanschluss über eine gerändelte Messingmutter M30x1,5. Der Antrieb wird mit 24 V AC/DC versorgt und kann stufenlos über ein Signal 0(2)–10 V oder im 3-Punkt-Betrieb angesteuert werden. Er dient zur Betätigung von kombinierten Strangregulier- und Regelventilen sowie ausgewählten Regelventilen von IMI.
Der Hersteller sieht den Antrieb für kombinierte Strangregulier- und Regelventile der IMI-TA-Baureihen TBV-C, TBV-CM und TBV-CMP in den Nennweiten DN 15–25 sowie für Multi-V-Ventile und Dreiwegeventile von IMI Heimeier vor. Er kommt in Heizungs- und Kühlsystemen von Gebäuden zum Einsatz, wo er den Durchfluss entsprechend dem Signal der übergeordneten Regelung steuert. Der Antrieb ist für Inneninstallationen vorgesehen. In Kühlsystemen müssen Ventil und Rohrleitung gegen Kondensatbildung isoliert werden.
Die 24-V-Version verarbeitet ein stetiges Steuersignal 0(2)–10 V DC (Eingangswiderstand ca. 20 kΩ) oder ein 3-Punkt-Signal. Signalrichtung und Startpunkt werden über Mikroschalter direkt im Antrieb eingestellt. Bei 3-Punkt-Ansteuerung kann die Bewegungsrichtung durch Vertauschen der Leitungen des Steuersignals an den Klemmen 2 und 3 umgekehrt werden.
Der Antrieb schaltet in den Endlagen lastabhängig ab, wodurch Ventil und Antrieb vor Überlastung geschützt werden. Der Schutz gegen Blockieren des Ventils kann bei der 24-V-Version über einen internen Mikroschalter aktiviert werden. Die Position wird durch eine orangefarbene Anzeige angezeigt. Nach dem Trennen der Spannungsversorgung kann das Ventil mit einem 4-mm-Innensechskantschlüssel manuell verstellt werden. Das Antriebsgehäuse ist schraubenlos befestigt, und die Parameter werden ohne Programmierung eingestellt.
Technische Parameter:
Der Hersteller gibt die Kompatibilität mit kombinierten IMI-TA-Ventilen TBV-C, TBV-CM und TBV-CMP in den Nennweiten DN 15–25 sowie mit Multi-V-Ventilen und Dreiwegeventilen von IMI Heimeier an. Der Antrieb wird mit einer M30x1,5-Mutter am Ventil befestigt. Für Ventile anderer Baureihen können Adapter erforderlich sein.
Die Version TA-MC15-C/24 (61-015-011) ermöglicht sowohl die stetige Regelung 0(2)–10 V als auch die 3-Punkt-Ansteuerung und verfügt über einen aktivierbaren Schutz gegen Blockieren des Ventils. Die 230-V-Version (61-015-012) unterstützt nur die 3-Punkt-Ansteuerung. Schließkraft und Ventilanschluss sind bei beiden Versionen identisch.
Der Antrieb kann senkrecht oder waagerecht montiert werden. Der Hersteller erlaubt keine Montage kopfüber unter dem Ventil an einer waagerechten Rohrleitung. Oberhalb des Antriebs sollte ein Freiraum von etwa 50 mm verbleiben.
Ja. Nach dem Trennen der Spannungsversorgung kann der Antrieb mit einem 4-mm-Innensechskantschlüssel gedreht werden. Die aktuelle Position wird durch die orangefarbene Anzeige am Antrieb angezeigt.
Der Antrieb mit Schutzart IP40 ist für Inneninstallationen vorgesehen. Für den Einsatz im Außenbereich sollte Rücksprache mit dem Hersteller gehalten werden. In Kühlsystemen ist der Antrieb einsetzbar, jedoch müssen Ventil und Rohrleitung gegen Kondensatbildung isoliert werden.
