Parameter und Kataloge

Hilfskontakt	Nein
Hub	5,5 mm
Notfallfunktion	Nein
Steuerung	Modbus
Stromversorgung	24 VDC, 24 V Wechselstrom
Gewicht	0.68 kg

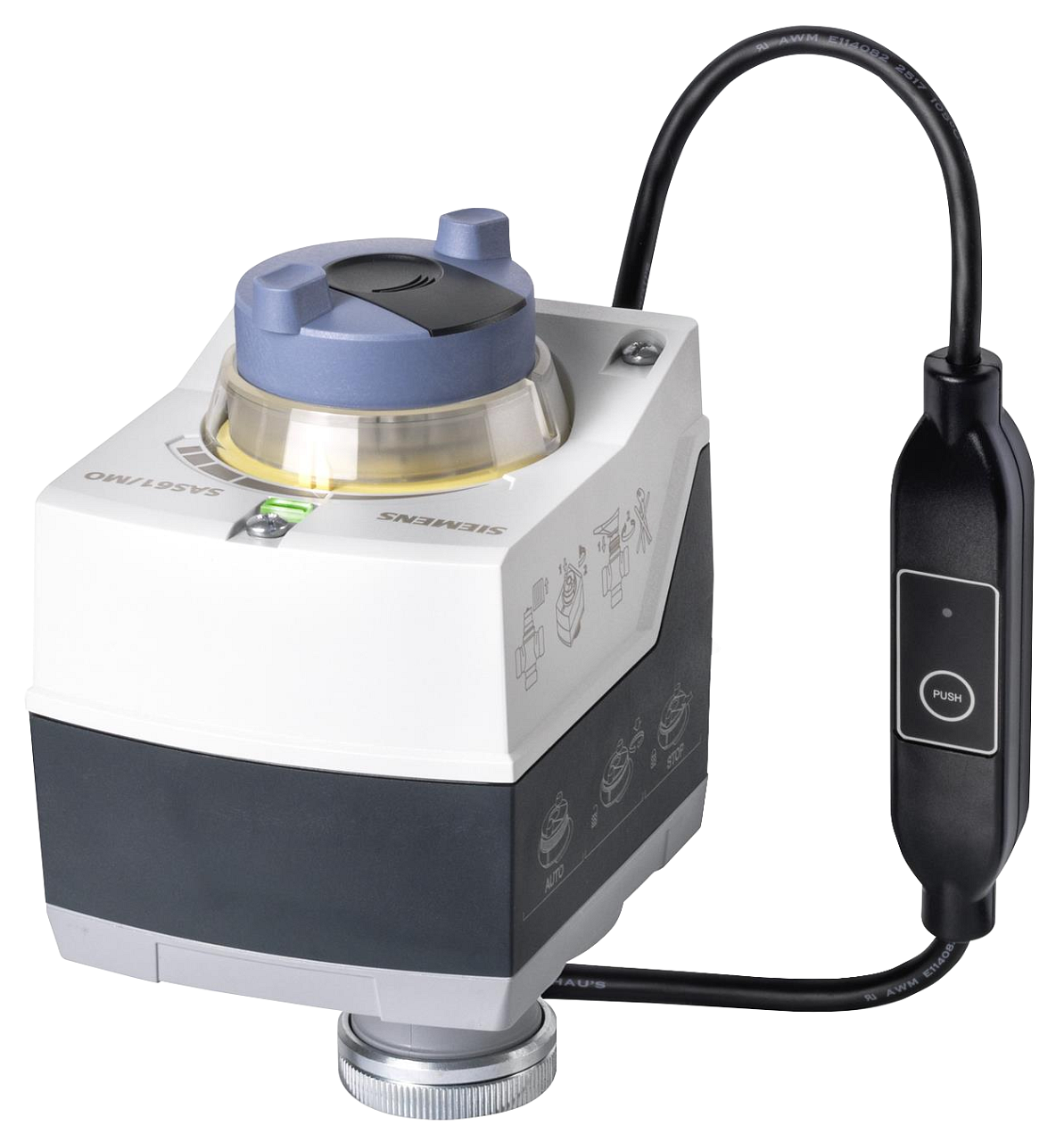

Der elektromotorische Antrieb SAS 61.03/MO mit Fernkommunikation über Modbus ist geeignet für 2- und 3-Wege-Hubventile V..G44.., VVG55.. und VVG549 mit einem Hub von 5,5 mm in Heizungs-, Klima- und Lüftungssystemen. Die Ventile können sowohl als Regel- als auch als Absperrventile verwendet werden.

Der Antrieb lässt sich sehr einfach installieren und erfordert keine speziellen Anpassungen. Auf seinem Gehäuse befindet sich eine LED-Anzeige für Bewegung und Status. Er kann optional um zusätzliche Funktionen und einen Hilfsschalter erweitert werden. Er kann auch auf ältere Ventiltypen montiert werden, wenn das Montageset ASK 30 verwendet wird. Damit kann er auch Ventile X3i.., VVG45.., VXG45.., VXG46.. und VVI51.. steuern.

Eigenschaften:

Spannung 24 VAC/VDC
Positionierkraft 400 N
Positionierzeit 30 s
Modbus RTU
Hub 5,5 mm
Manuelle Einstellung

Funktionen:

Selbstkalibrierung - muss bei der ersten Inbetriebnahme durchgeführt werden. Der Antrieb fährt in die untere Endposition und speichert die gemessenen Werte.
Sitzventilerkennung - ist abhängig von der Leistung des Antriebs. Nach der Kalibrierung speichert der Antrieb den genauen Hub des Ventils im Speicher.
Fremdkörpererkennung - der Antrieb ist in der Lage, das Vorhandensein eines Fremdkörpers im Ventil und dessen Verstopfung zu erkennen. Wenn dies geschieht, unternimmt der Antrieb drei Versuche, das Ventil zu lösen. Wenn diese nicht helfen, aktiviert der Antrieb die LED-Signalisierung und setzt den Betrieb eingeschränkt fort.
Modbus RTU - ist nicht galvanisch isoliert. Er empfängt die gewünschte Ventilposition (0...100%) und sendet die aktuelle Position (0...100%). Er steuert das Ventil aus der Ferne Öffnen / Schließen / Min / Max / Stopp. Er überwacht den Sollwert und sichert die Einstellungen.
