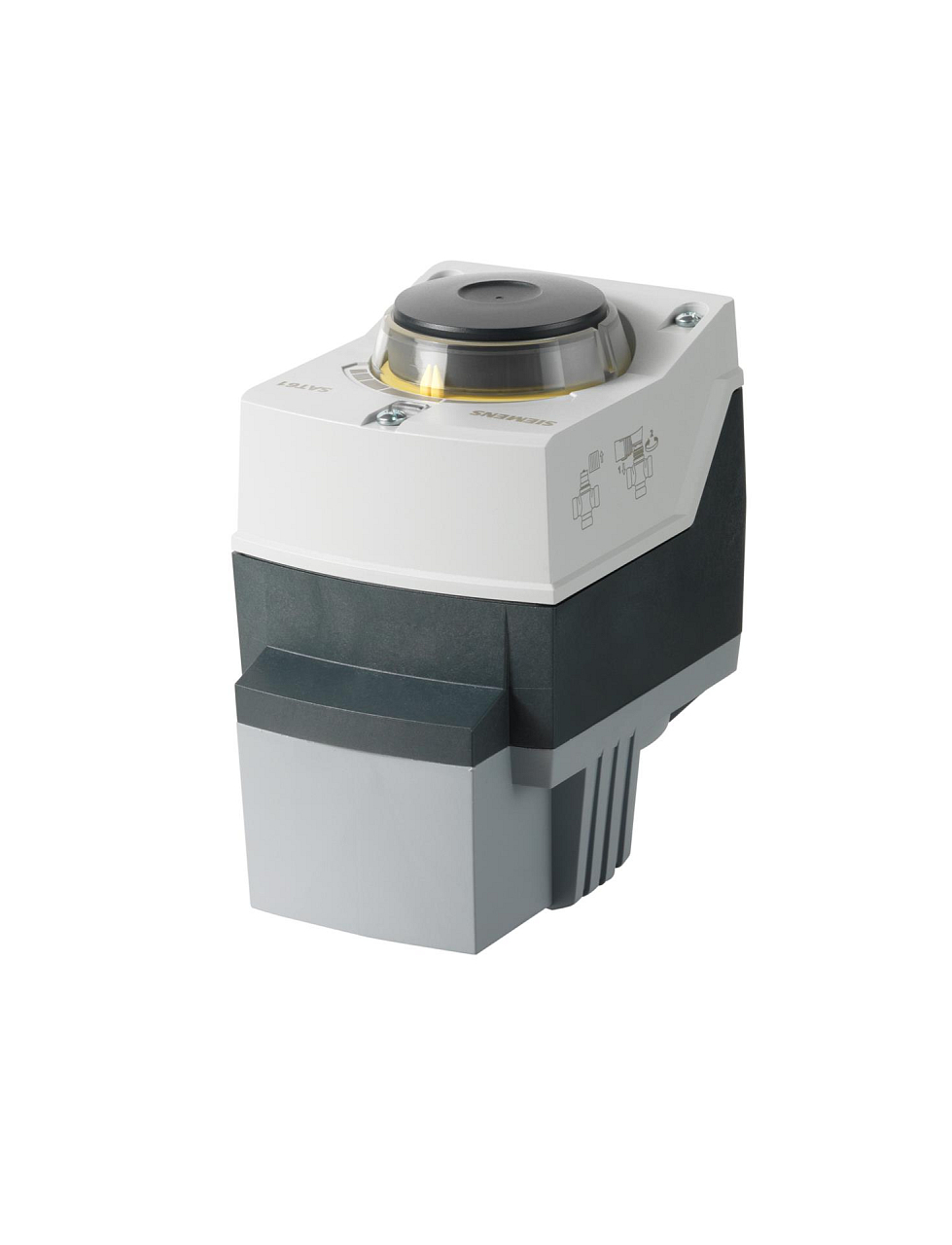

Der Hubantrieb wird direkt an die Ventile montiert, ohne dass weiteres Zubehör erforderlich ist. Die Montage ist einfach und schnell. Er ist für VVG549.. Ventile in HVAC-Anwendungen bestimmt. Der Antrieb wird durch ein kontinuierliches Signal mit automatischem Reset auf elektrischen Betrieb gesteuert. Für den Antrieb kann ein beliebiges Steuersignal aus den angebotenen ausgewählt werden. Ein Regler kann bis zu zehn Antriebe übergeordnet steuern, sodass dieses Modell parallel geschaltet werden kann. Der Antrieb ist mit einer Rückstellfunktion durch Feder ausgestattet.

Der Antrieb empfängt am Anschluss U ein Rückmeldesignal. Bei der Installation führt der Antrieb eine Selbstkalibrierung durch und ermittelt, welche Endpositionen die Ventilspindel erreichen kann. Er erkennt auch sofort, welcher tatsächliche Hubwert des Ventils abhängig von der Kraft ist. Diese Daten werden dann für den späteren Betrieb gespeichert.

Der Antrieb ist ebenfalls mit einer Fremdkörpererkennungsfunktion ausgestattet, die erkennt, ob das Ventilgehäuse durch einen Fremdkörper blockiert wurde. Der Antrieb unternimmt dann drei Versuche zur Freigabe und signalisiert bei Misserfolg eine Störung durch LED-Anzeige.

In die Konstruktion des Antriebs ist eine erzwungene Steuerung Z (Z-Modus) integriert, die dem automatischen Modus vorgezogen wird.

Eigenschaften

• Spannungsversorgung 24 VAC/VDC
• Hub 5,5 mm
• Hubkraft 300 N
• Verstellzeit 15 s
• Steuerung 0...10 V / 4...20 mA / 0....1000 Ω
• Schutzart IP 54
• LED-Anzeige
