Der elektromotorische Antrieb SSA118.09HKN mit KNX-Fernkommunikation ist geeignet für Heizkörperventile (VEN, VDN, VUN, M30x1,5 anderer Hersteller), kombinierte PICV-Ventile DN 10-32 (VPP46.., VPI46..), MiniCombi-Ventile (VPD, VPE) und kleine Kugelhähne (VD1..CLC).

Er findet Anwendung in Heizkörpersystemen, Kühldecken, VAV- und Gebläsekonvektoranwendungen. Dank der KNX S-Mode Fernkommunikation empfängt der Antrieb Befehle vom Raumtemperaturregler. Der Antrieb kann das Ventil in jede beliebige Position zwischen zwei parametrierbaren Grenzwerten einstellen. Der Antrieb verfügt über zwei potentialfreie Eingänge. Es ist möglich, mehrere Antriebe parallel zu schalten.

Wenn das Ventil längere Zeit nicht benutzt wurde, aktiviert der Servoantrieb es einmal alle sieben Tage, um das Ventil vollständig zu öffnen und wieder zu schließen. So wird präventiv ein Festsetzen des Ventils verhindert. Die Installation des Antriebs ist sehr einfach. Wenn der Antrieb nach dem Start keine Anwendung lädt, öffnet er sich nach der Selbstkalibrierung automatisch um 25 %.

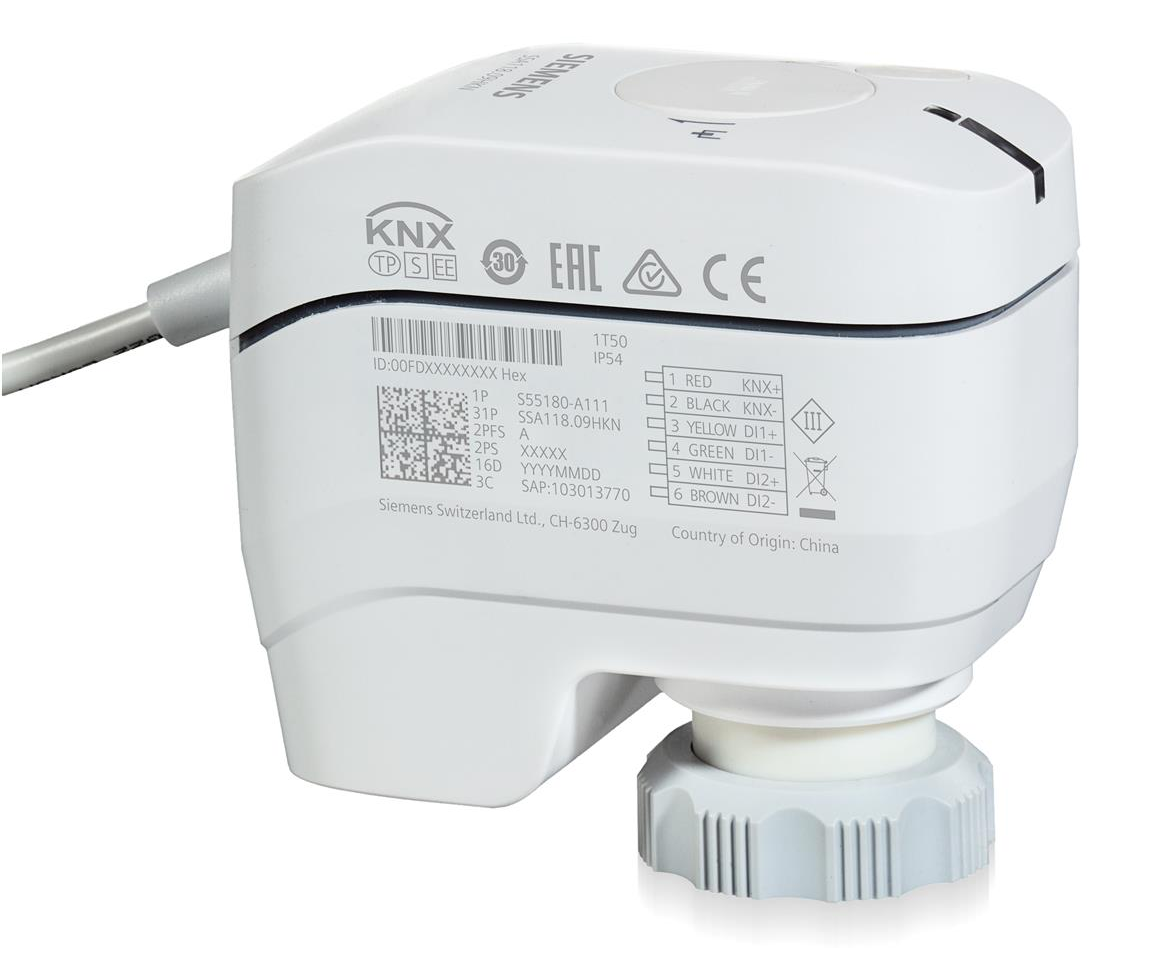

1. Schutzabdeckung für manuelle Bedienung. Öffnet sich mit einem Schraubendreher.

2. Taste zur Aktivierung/Deaktivierung der manuellen Bedienung.

3. Manuelle Einstellung mit einem Sechskantschlüssel.

4. KNX-Programmiertaste

5. LED-Anzeige der Position

6. LED-Anzeige der KNX-Kommunikation

Einstellungen, Modi

• Ventilschutzmodus
• Zwangsmodus
• Sommermodus
• Übertragung und Überwachung der aktuellen Position
• Begrenzung des max. Steuerwerts
• Anpassung an die Ventilcharakteristik
• Festlegung und Übergabe des max. Startwerts

Am Gehäuse des Antriebs befinden sich zwei LED-Anzeigen, eine für die Position und eine für die KNX-Kommunikation. Die Bewegungsanzeige leuchtet entweder grün oder rot. Ein grün blinkendes Licht zeigt die Selbstkalibrierung oder den Betrieb des Antriebs an, ein konstantes Leuchten zeigt an, dass der Antrieb die Endposition erreicht hat und sich nach einigen Sekunden ausschaltet. Ein rotes Licht bedeutet einen Fehler und leuchtet konstant. Abwechselndes Blinken von grünem und rotem Licht zeigt die manuelle Bedienung an. Die KNX-Kommunikationsanzeige leuchtet grün, gelb und rot. Ein konstant grünes Licht zeigt an, dass der Verbindungstest erfolgreich war. Ein gelbes Licht, das in kurzen Intervallen blinkt, bedeutet, dass die Werkseinstellungen wiederhergestellt werden, ein längeres Intervall zeigt die Wartezeit auf die Verbindung an. Ein konstantes rotes Licht bedeutet, dass das Gerät im Adressierungs-/Programmierprozess ist, ein kürzeres Blinkintervall zeigt an, dass die Verbindung des Antriebs fehlgeschlagen ist, und ein längeres Intervall bedeutet, dass ein Fehler aufgetreten ist und ein Reset der Stromversorgung erforderlich ist.

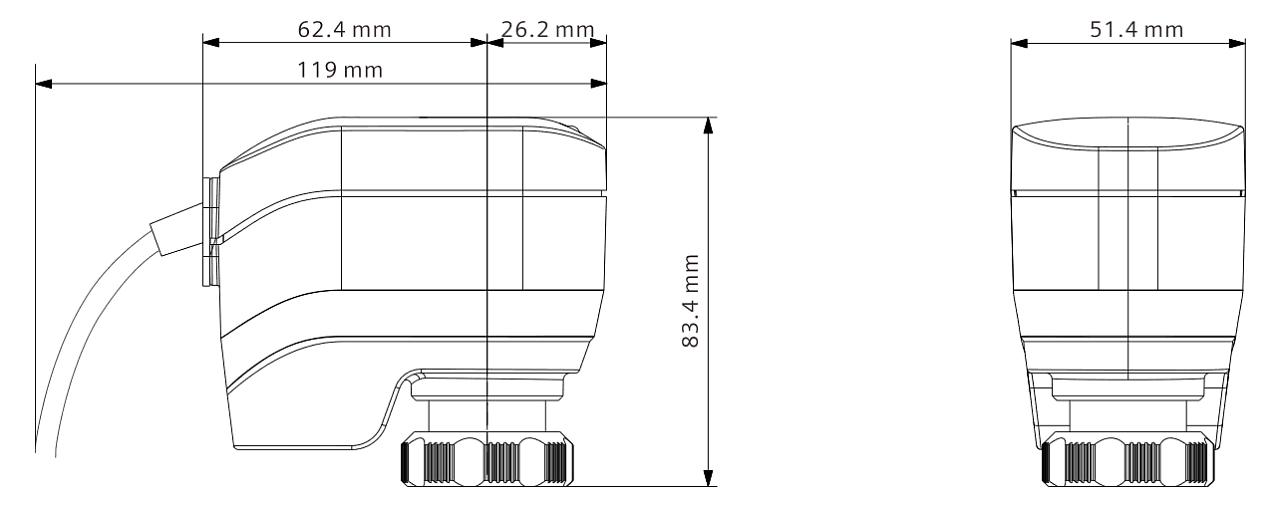

Eigenschaften:

• Spannung 24 VDC
• Positionierkraft 100 N
• Positionierzeit 20 s/mm
• KNX M-Mode Kommunikation
• Anschlusskabel 1,5 m
• 2 potentialfreie Eingänge für Fensterkontakt und Kondensations-/Präsenzkontakt
