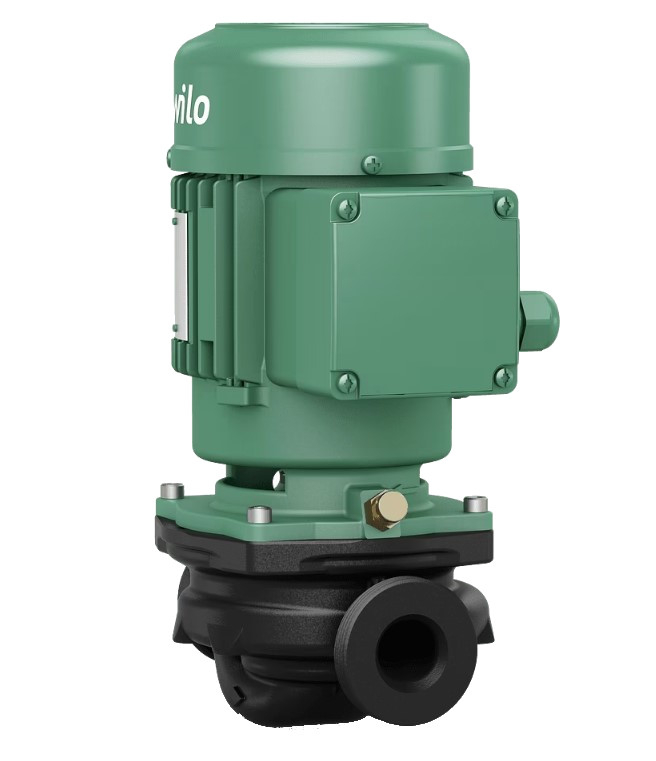

Einstufige trockenlaufende Kreiselpumpe in kompakter Inline-Bauweise mit direkt angeflanschtem Drehstrommotor und ungeteilter Welle oder mit Laterne und Kupplung fest verbundenem Motor nach Norm (Ausführung N). Die Baureihe IPL ist geeignet für die Montage in Rohrleitungen oder die Aufstellung auf einem Fundament. Konsolen sind als Zubehör erhältlich.

Mit zwangsweise durchgespülter, drehzahlunabhängiger Gleitringdichtung mit Faltenbalg und kavitationsreduzierendem Kunststofflaufrad. Flansch mit Anschluss für Druckmessung R 1/8. Pumpengehäuse und Laterne haben eine kathodische Schutzschicht.

Technische Daten

• Maximaler Betriebsdruck: 10 bar
• Medientemperaturbereich: -20 °C bis 120 °C
• Maximale Umgebungstemperatur: 40 °C
• Nennleistung des Motors: 0,25 kW
• Nennstrom: 0,66 A

Materialien

• Pumpengehäuse: Grauguss
• Laufrad: PP-LGF50
• Welle: Edelstahl
• Gleitringdichtung: AQ1EGG

Motor

• Energieeffizienzklasse: IE2
• Stromversorgung: 3~400 V, 50 Hz
• Nenndrehzahl: 2850 1/min
• Schutzart: IP55
• Isolationsklasse: F

Abmessungen

• Rohranschluss auf der Saugseite: G 1½
• Rohranschluss auf der Druckseite: G 1½
• Baulänge: 180 mm
