Typische Anwendung

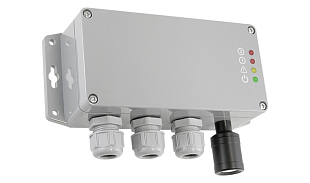

Der Detektor E2639-HFC ist zur Überwachung von Leckagen des Kältemittels R134a in Umgebungen wie Maschinenräumen, Klima- und Kälteanlagen, Kältemittellagern oder anderen Einrichtungen bestimmt, in denen die Kältemittelkonzentration kontrolliert werden muss. Das Gerät dient der frühzeitigen Erkennung von Kältemittelleckagen, was dazu beiträgt, die mit dem Austritt verbundenen Risiken zu minimieren und sowohl die Umwelt als auch die Anlagen zu schützen.

1,1,1,2-Tetrafluorethan (R134a)

R134a ist ein synthetisches Kältemittel, das in Kälte- und Klimasystemen weit verbreitet ist. Es handelt sich um ein farbloses Gas mit geringem Geruch und niedriger Toxizität. Obwohl es nicht brennbar ist, kann sein Austritt die Luftqualität verschlechtern oder zu Treibhausgasemissionen beitragen. Die Überwachung von R134a-Leckagen ist entscheidend für die Aufrechterhaltung der Anlagensicherheit und die Einhaltung von Umweltstandards.

Smarte Kommunikation – ideal für BMA-Systeme

Der Detektor E2639 vereint die Vorteile eines autonomen Sicherheitselements und eines intelligenten Kommunikationsknotens. Er ist für die problemlose Zusammenarbeit mit Brandmeldesystemen (BMA) ausgelegt und bietet eine breite Palette an Ausgängen für eine umfassende Steuerung:

• Autonomie: 3× potenzialfreie SPDT-Relais zur direkten Ansteuerung von Anlagentechnik oder zum sicheren Abschalten des Systems.
• Konnektivität: Doppelte RS485-Modbus-RTU-Schnittstelle für den digitalen Export der Messdaten in Echtzeit an das übergeordnete System (BMS).
• Regelung: 2× Analogausgang 4–20 mA zur präzisen Ansteuerung eines Frequenzumrichters der Lüftung.

Einfache Installation

Der E2639 ist mit drei M20-Kabelverschraubungen und einer doppelten Klemmleiste für Modbus RTU ausgestattet. Die doppelte Ausführung der Modbus-RTU-Klemmen erleichtert und beschleunigt den Anschluss des Bussystems für die Auslesung in das übergeordnete System. Schluss mit dem Einführen von zwei Leitern in eine Klemme. Dank der M20-Verschraubungen lassen sich alle erforderlichen Ausgänge bequem anschließen.

Wesentliche Merkmale

• Sensortyp: Halbleitersensor
• Messbereich: 0...2500 ppm
• Auflösung: 1 ppm
• Ansprechzeit T90: ca. 120 s
• Empfohlenes Rekalibrierungsintervall: 6–12 Monate
• Geschätzte Sensorlebensdauer: > 5 Jahre
• 1 Jahr Garantie auf den Sensor selbst (2 Jahre auf das gesamte Gerät außer dem Sensor)

Kalibrierprotokoll

Jeder Verpackung des Detektors liegt ein originales Kalibrierprotokoll des Herstellers in englischer Sprache bei, das die Genauigkeit und Korrektheit der Messung bei Verlassen des Werks bestätigt.
