Parameter und Kataloge

Ausgangssignal	ModBus RS485, 3x SPDT-Relais, 2x Analogausgang 4-20 mA
Ausstattung	Sirene 85dB, LED
Detektortyp	Stationär
Gasart	H2S - Schwefelwasserstoff
Schutzart IP	IP 65
Stromversorgung	230 V Wechselstrom
Gewicht	0.50 kg

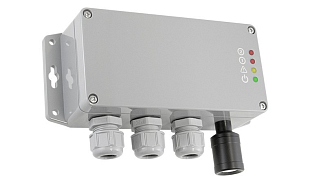

E2639-H2S ist ein Detektor zur Überwachung hoher Konzentrationen von Kohlenmonoxid in der Luft. Das Gerät ist mit einem temperaturkompensierten Sensor ausgestattet, der eine zuverlässige Detektion und stabile Messung gewährleistet, und befindet sich in einem Wandgehäuse mit Schutzart IP65. Der E2639 verfügt über drei SPDT-Relais mit einer maximalen Belastbarkeit von 250 VAC 5 A. Zwei Relais dienen der sogenannten zweistufigen Detektion. Das dritte Relais meldet einen Sensorfehler. Für die Kommunikation mit übergeordneten Systemen steht die digitale Schnittstelle RS485 Modbus RTU zur Verfügung, ergänzt durch zwei analoge Ausgänge 4–20 mA. Die Variante mit Wi-Fi-Modul ermöglicht die drahtlose Verbindung eines Smartphones oder Tablets zur Konfiguration und Kalibrierung über eine Weboberfläche – ohne Installation einer App. Darüber hinaus ist das Gerät mit vier LEDs und einer akustischen Signalisierung ausgestattet, die das Bedienpersonal direkt am Installationsort sofort auf die Überschreitung des eingestellten Grenzwerts hinweisen – ohne dass ein entferntes Leitsystem überwacht werden muss.

Typische Anwendungen

Der Detektor E2639-H2S ist zur Überwachung von Schwefelwasserstoff in Umgebungen wie Kläranlagen, Kanalisationssystemen, Papierfabriken, Chemiewerken, Anlagen zur Verarbeitung von Erdöl und Erdgas sowie weiteren Industriebetrieben bestimmt, in denen es zur Ansammlung dieses toxischen Gases kommen kann. Das Gerät hilft, Gesundheitsrisiken im Zusammenhang mit der Exposition gegenüber Schwefelwasserstoff vorzubeugen, und trägt zur Sicherheit von Personal und Betrieb bei.

Dreidimensionales Modell des Schwefelwasserstoffmoleküls

Schwefelwasserstoff (H2S)

Schwefelwasserstoff ist ein farbloses Gas, das bereits in sehr geringen Konzentrationen an seinem typischen Geruch nach faulen Eiern erkannt werden kann. Bei höheren Konzentrationen kommt es jedoch zu einer Lähmung des Geruchssinns, sodass seine Anwesenheit ohne Detektor nicht zuverlässig festgestellt werden kann. Es entsteht vor allem beim biologischen Abbau schwefelhaltiger organischer Stoffe, typischerweise in Kanalisationen, Kläranlagen, landwirtschaftlichen Betrieben oder bei der Förderung und Verarbeitung von Erdöl und Erdgas. Eine Exposition gegenüber Schwefelwasserstoff kann bereits bei niedrigen Konzentrationen Schleimhautreizungen, Übelkeit oder Kopfschmerzen verursachen, während hohe Konzentrationen eine unmittelbare Lebensgefahr darstellen.

Smarte Kommunikation – ideal für BMA-Systeme

Der Detektor E2639 vereint die Vorteile eines autonomen Sicherheitselements und eines intelligenten Kommunikationsknotens. Er ist für die problemlose Zusammenarbeit mit Brandmeldeanlagen (BMA) ausgelegt und bietet eine breite Palette an Ausgängen für eine umfassende Steuerung:

Autonomie: 3× potenzialfreie SPDT-Relais zur direkten Ansteuerung von Technologien oder zum sicheren Abschalten des Systems.
Konnektivität: Doppelte RS485-Modbus-RTU-Schnittstelle für den digitalen Export der Messdaten in Echtzeit an das übergeordnete System (BMS).
Regelung: 2× Analogausgang 4–20 mA zur präzisen Ansteuerung eines Frequenzumrichters für die Lüftung.

WiFi-Kalibrierung von jedem Smart-Gerät aus

Im Vergleich zur Standardversion verfügt der E2639-WF über ein integriertes WiFi-Modul, das Kalibrierung und Konfiguration in wenigen Minuten ermöglicht – ohne Werkzeuge und ohne Abnahme des Gehäusedeckels. Der Access Point wird mit einem Magnetschlüssel aktiviert, und die Konfigurationsoberfläche öffnet sich im Browser eines Smartphones oder Tablets, ohne dass eine App heruntergeladen werden muss. Die Oberfläche ist passwortgeschützt und bietet getrennte Zugriffsebenen für Endanwender und Integratoren, sodass jeder nur in seinem jeweiligen Einstellungsbereich arbeitet.

Werkseinstellungen:

Messbereich: 0...100 ppm
ALARM1 (RE1): 25 ppm
ALARM2 (RE2): 50 ppm
ALARM3 (RE3): Sensorfehler
- Automatische Rücksetzung der Alarme nach Belüftung

Analogausgänge: 4-20mA = 0...100 ppm
ModBus-RTU-Adresse: Baudrate 9600, Parität None, Stopbits 1, Slave-ID 1

Wesentliche Merkmale

Sensortyp: Elektrochemischer Sensor
Messbereich: 0...100 ppm
Auflösung: 1 ppm
Ansprechzeit T90: < 30 s
Empfohlenes Rekalibrierungsintervall: 6–12 Monate
Geschätzte Sensorlebensdauer: > 2 Jahre
1 Jahr Garantie auf den Sensor selbst (2 Jahre auf das gesamte Gerät außer dem Sensor)

Kalibrierprotokoll

Jeder Detektorverpackung liegt ein originales Kalibrierprotokoll des Herstellers in englischer Sprache bei, das die Genauigkeit und Korrektheit der Messung beim Verlassen des Werks bestätigt.
