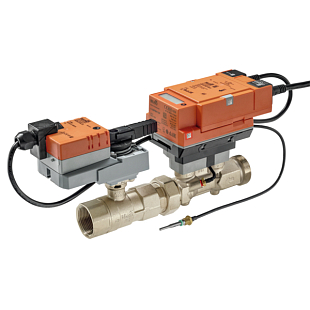

Belimo Energy Valve™ ist ein intelligentes, druckunabhängiges Regelventil für HVAC-Anwendungen. Es basiert auf der Technologie des charakterisierten Regelventils von Belimo (CCV), das eine dichte Schließung gewährleistet. Der Durchfluss durch das Ventil wird kontinuierlich mit einem Ultraschall-Durchflussmesser gemessen. Dieser Messgerät beinhaltet eine patentierte Methode zur Erkennung und Kompensation von Glykol. Präzise Durchflussinformationen werden zur elektronischen Kompensation von Druckschwankungen im System genutzt.

Das Energy Valve verfügt über eine integrierte Leistungsregelung und Delta T-Logik zur Überwachung der Leistung und Optimierung des Wärmeaustauschs durch Aufrechterhaltung eines minimalen, frei einstellbaren Temperaturdifferenzwerts. Neben dem standardmäßigen analogen Signal und Feedback kommuniziert das Energy Valve seine Daten über Belimo MP-Bus, BACnet oder Modbus Kommunikation an das Gebäudeleitsystem (BMS). Der integrierte Webserver ermöglicht eine einfache Parametrierung des Energy Valve und sorgt für eine klare Visualisierung des Ventilbetriebs in Echtzeit. Leistungsdaten werden für 13 Monate im Antrieb gespeichert. Die Belimo Cloud bietet die Möglichkeit zur lebenslangen Datenspeicherung.

Zertifizierte Energiemessung

Die Modelle der zertifizierten Thermometer von Belimo erfüllen die Anforderungen der Norm EN1434 und haben eine Typgenehmigung gemäß der europäischen Messgeräterichtlinie 2014/32/EU (MID). Diese Zertifizierung ist in der Tschechischen Republik obligatorisch, wenn die Messdaten für Abrechnungszwecke verwendet werden. Sie liefern verifizierte Daten für die direkte Abrechnung. Wärmezähler sind gemäß MID für die Messung von Wärme in Systemen mit reinem Wasser zugelassen. Aufgrund der MID-Anforderungen darf kein Glykol im System verwendet werden, wenn es im Wasser nachgewiesen wird, gibt das Gerät eine Warnung aus.

Energiemonitoring

Die im Heizsystem bereitgestellte thermische Energie wird präzise gemessen und mit einer zuverlässigen Ultraschallmethode aufgezeichnet. Diese Daten helfen, potenzielle Bereiche zur Optimierung des HVAC-Systems zu identifizieren. Bei Verbindung mit der Belimo Cloud bietet es sicheren Zugriff auf Verbrauchsdaten.

Messung und Kompensation von Glykol

Die Messung und Kompensation von Glykol gewährleistet unter allen Umständen eine präzise Energiemessung. Ein fortschrittlicher, patentierter Algorithmus bestimmt den prozentualen Glykolgehalt in der Flüssigkeit. Dies ermöglicht eine kontinuierliche Überwachung während des Systembetriebs. Darüber hinaus erfolgt die Energiemessung stets mit genauen Durchflusswerten.

Leistungsregelung

Die Leistungsregelung definiert die Möglichkeiten der Regelventilsteuerung neu. Dieser dynamische Modus bietet die einzige wirklich lineare Beziehung zwischen Steuersignal und Ausgangsleistung. Dieser Steuerungsmodus macht das Energy Valve unabhängig vom Differenzdruck und der Temperatur des zugeführten Wassers, was für mehr Komfort sorgt und Steuerungsschwankungen minimiert.

Automatischer Abgleich

Der Volumenstrom durch das Ventil wird kontinuierlich gemessen und Druckschwankungen im Hydrauliksystem werden sofort kompensiert. Dies macht einen hydraulischen Abgleich überflüssig.

Delta T Management

Die integrierte Logik verhindert das Auftreten eines niedrigen Delta T und sorgt für maximalen Komfort bei minimalem Energieverbrauch. Die Überwachung des richtigen Delta T ist wichtig für die Leistungsüberwachung und die Optimierung des Wärmeaustauschs.

Belimo Assistant App

Belimo Energy Valve™ ist mit einer NFC-Schnittstelle (Near Field Communication) ausgestattet, die eine einfache Konfiguration und Wartung direkt vom Smartphone aus ermöglicht. Mit der Belimo Assistant App kann das Gerät intuitiv konfiguriert und Werte bei der Inbetriebnahme aufgezeichnet werden. Wichtige Leistungskennzahlen, die die Bestimmung des "Gesundheitszustands" des Geräts erleichtern, gewährleisten einen zuverlässigen Betrieb. Eine Reihe von Diagnoseparametern zeigt, wie das Gerät während des Betriebs mit dem System interagiert. Bei Wartungsbedarf kann schnell eine Fehleranalyse durchgeführt werden.
