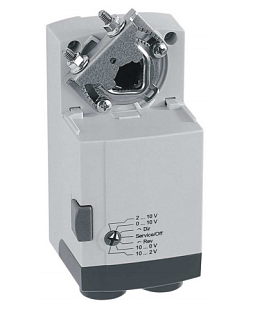

Klappenantrieb Honeywell Smart Act N05010 ohne Rückstellfeder für kontinuierliche Steuerung oder 3/2-Punkt-Regelung.

Der Klappenantrieb ermöglicht die Regelung für:

• VAV-Einheiten
• Lüftungsklappen
• Ventilationsklappen, Jalousien

Eigenschaften:

• Manuelle Einstellung (dank Kupplung)
• Einstellung der Endpositionen - mechanisch
• Abnehmbarer Deckel für direkten Anschluss
• Installation in jeder Position möglich
• Umschalter zwischen kontinuierlicher oder 3/2-Punkt-Regelung

Gerätebeschreibung:

1) Universeller Wellenadapter

2) Mechanische Anschläge

3) Kupplungstaste

4) Modus-Wähler

5) Abnehmbarer Deckel

6) Montagekonsole

Betriebsmodi:

Mit dem Modus-Wähler können Sie den Servoantrieb in einen der 3 Modi einstellen:

• Kontinuierliche Steuerung
• 3/2-Punkt-Modus
• Service / Aus

Kontinuierliche Steuerung	3/2-Punkt	Service / Aus

Dreheinstellung:

Mit zwei einstellbaren Anschlägen können Sie den Drehwinkel nach Bedarf einstellen. (Mechanische Anschläge müssen fest und sicher fixiert sein)

Für ein dichtes Schließen der Klappen hat der Wellenadapter eine Gesamtdrehbarkeit von bis zu 95°.

Interne Endschalter:

(Bei der Variante N05010-SW2)

Die internen Endschalter A und B fungieren als Schalter, die aktiviert werden, wenn der Wellenadapter in die Position 5° und 85° gedreht wird.
