Das kombinierte Regelventil Danfoss FHV-R ist zur Regelung der Rücklauftemperatur in Warmwasser-Fußbodenheizungssystemen bestimmt. Das Ventil ist insbesondere für kleinere Heizkreise bis 8 m² vorgesehen, bei denen die Fußbodenheizung mit einem bestehenden Heizkörpersystem kombiniert wird. Mehr Informationen
Auf Bestellung
| Anschlussgröße | G 3/4" |
| Druck | 6 bar |
| Durchfluss | 0,9 m3/h |
| Gewicht | 0.93 kg |
Danfoss FHV-WR / FHV-R G¾" ist ein Unterputz-Regelventil für die Rücklaufleitung eines Fußbodenheizkreises. In Verbindung mit dem Temperaturfühler FJVR (separat erhältlich) überwacht es kontinuierlich die Wassertemperatur im Rücklauf und begrenzt bei Überschreiten des eingestellten Werts automatisch den Durchfluss. Dadurch schützt es den Fußbodenaufbau vor Überhitzung und hält die Oberflächentemperatur des Bodens in einem hygienisch zulässigen Bereich. Das Ventil ist für kombinierte Systeme vorgesehen, bei denen die Fußbodenschleife an einen gemeinsamen Heizkörperkreis angeschlossen ist.
Typische Einsatzbereiche sind Wohnhäuser und Wohnungen, in denen die Fußbodenheizung parallel zu einem bestehenden Heizkörpersystem betrieben wird – am häufigsten in Bädern oder Fluren mit Fußbodenheizung, die an einen gemeinsamen Warmwasser-Heizkreis angeschlossen sind. Da das Heizkörpersystem mit einer höheren Temperatur arbeitet, als die Fußbodenheizung verträgt, drosselt das in der Rücklaufleitung der Schleife installierte Ventil FHV-R den Durchfluss immer dann, wenn die Rücklauftemperatur den eingestellten Grenzwert überschreitet. Es eignet sich für Fußbodenheizkreise mit einer Fläche bis 10 m².

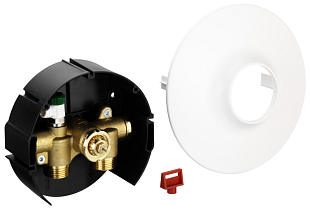

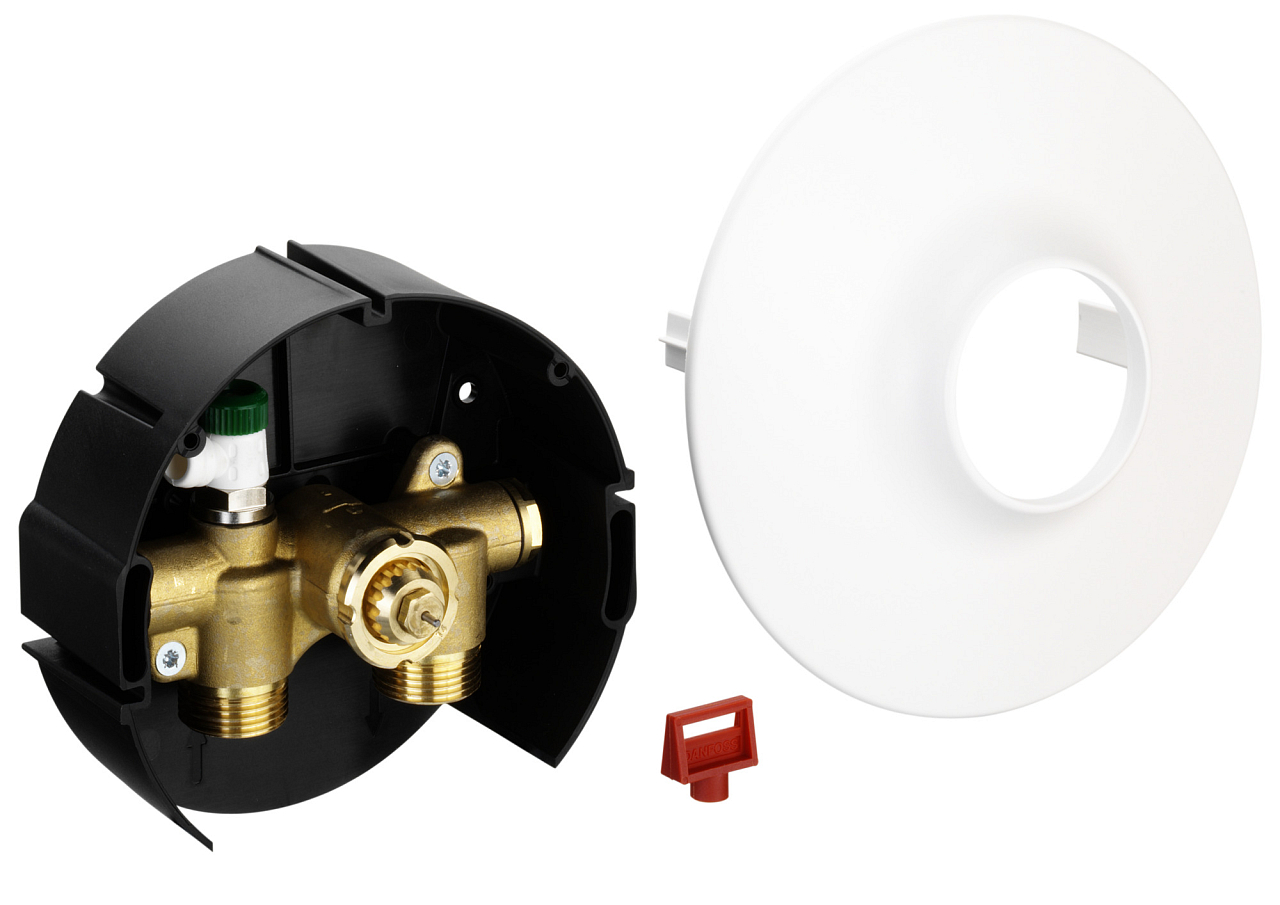

Die gesamte Installation wird in der Wand oder Trennwand verdeckt – die Unterputzdose erfordert eine Tiefe von mindestens 152 mm, und sämtliche Rohranschlüsse werden innerhalb der Dose mit Danfoss-Klemmverschraubungen ausgeführt (kompatibel mit PEX-, AluPEX-, Kupfer- und Stahlrohren). Nach dem Aufsetzen des Fühlers FJVR und der runden weißen Frontabdeckung sind nur noch der Fühlerkopf und die weiße Frontplatte sichtbar – keine sichtbaren Rohrleitungen, keine außenliegenden Leitungen. Das Set 003L1015 umfasst das Ventilgehäuse mit Unterputzdose, Entlüftungsventil, Entleerungsschlüssel sowie Entleerungshahn. Klemmverschraubungen und der Fühler FJVR sind separat zu bestellen.
Technische Parameter:
Der Fühler FJVR wird in die Rücklaufleitung der Fußbodenschleife eingebaut. Er erfasst kontinuierlich die Temperatur des durchströmenden Wassers und drosselt bei Überschreiten des eingestellten Werts automatisch das Ventilgehäuse, wodurch der Durchfluss begrenzt wird. Sobald die Rücklauftemperatur unter den eingestellten Grenzwert sinkt, öffnet das Ventil wieder. Die Regelung erfolgt rein thermostatisch – ohne elektrische Versorgung.
Nein. Das Set 003L1015 enthält das Ventilgehäuse, die Unterputzdose, das Entlüftungsventil, den Entleerungsschlüssel und den Entleerungshahn. Der Fühler FJVR ist separat zu bestellen – die weiße Ausführung trägt die Bestell-Nr. 003L1040, die verchromte Ausführung die Bestell-Nr. 003L1072. Der Einstellbereich des Fühlers beträgt 10–50 °C.
Laut technischem Datenblatt von Danfoss ist das Ventil FHV-R für Fußbodenschleifen mit einer Fläche bis 10 m² vorgesehen. Für größere Fußbodenflächen oder mehrere Heizkreise ist ein Verteiler mit individueller Regelung jedes einzelnen Kreises die geeignetere Lösung.
Die Unterputzdose wird in eine Wand oder Trennwand mit einer Tiefe von mindestens 152 mm eingebaut. Sämtliche Rohranschlüsse werden in der Dose mithilfe von Klemmverschraubungen ausgeführt. Nach dem Aufsetzen des Fühlers FJVR und der runden weißen Frontabdeckung (003L1050) ist die Installation abgeschlossen. An der Wand bleiben nur der Fühlerkopf und die weiße runde Abdeckung sichtbar – alles andere ist verdeckt. Ein optionales Montagewerkzeug mit Wasserwaage (Bestell-Nr. 003L1338) erleichtert die exakte Ausrichtung der Dose beim Einmauern.
Danfoss bietet Klemmverschraubungen für PEX-Rohre (Durchmesser 15–20 mm), AluPEX-Rohre (14–20 mm) sowie für Kupfer- und Stahlrohre an. Die Verschraubungen sind nicht Bestandteil des Sets 003L1015 und müssen je nach Durchmesser und Material der verwendeten Rohrleitung separat bestellt werden.
