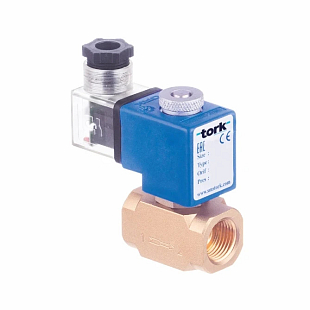

Tork S9610 T-CRYO100 ist ein kryogener 2/2-Wege-Magnetventil NC für flüssigen Stickstoff, Argon und Sauerstoff. Direktgesteuerte Ausführung ohne Mindestdruckdifferenz, Gewinde G1/8", Versorgung 24 V AC. Medientemperaturbereich –196 °C bis +90 °C, Schutzart IP68. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1/8" |
| Druckbereich | 0...16 bar |
| Funktion | Ohne Spannung geschlossen |
| Medium | Gas |
| Nennweite | DN 6 |
| Stromversorgung | 24 V Wechselstrom |
| Temperatur | -190...90 °C |
| Gewicht | 0.40 kg |
Tork S9610 T-CRYO100 1/8" 24VAC ist ein direktgesteuertes Kryo-Magnetventil, ausgelegt für den Einsatz mit flüssigem Stickstoff, flüssigem Argon und flüssigem Sauerstoff. Das Ventil ist stromlos geschlossen (NC), arbeitet ohne Mindestdruckdifferenz (ΔP = 0) und ist für industrielle Leitungsnetze für kryogene Medien unter anspruchsvollen Bedingungen bestimmt.
Das Ventil kommt überall dort zum Einsatz, wo der Durchfluss kryogener Flüssigkeiten zuverlässig gesteuert werden muss – in Tanks und Leitungen für flüssigen Stickstoff, in Anlagen zur Lagerung und Verteilung von flüssigem Sauerstoff oder Argon, in Labor-Kryostaten sowie in industriellen Kühlsystemen. Dank des direktgesteuerten Prinzips funktioniert es auch bei null Druckdifferenz, sodass das Ventil selbst dann öffnet, wenn das Medium den Ventilsitz nicht von oben beaufschlagt. Das Gewinde G1/8" (BSP) ermöglicht die direkte Montage in bestehende Rohrleitungssysteme, auf Anfrage ist auch eine Ausführung mit NPT-Gewinde erhältlich.
Die Innenteile des Ventils bestehen aus Edelstahl, die Dichtung aus Graphit-Teflon (PTFE) – Materialien, die gegen Versprödung und Schrumpfung bei Temperaturen bis –196 °C beständig sind. Das Gehäuse besteht aus Messing, der Schattierungsring aus einer Kupferlegierung gemäß EN 12735-1. Die Ausführung S9610 verwendet ein kurzes Rohr mit flacher Dichtfläche. Die Spule erfüllt die Isolationsklasse H (180 °C) und ist mit Polyester-Glasfasern imprägniert, die Schutzart IP68 gewährleistet Schutz auch in feuchter Umgebung.
Technische Parameter (S9610.00.030T – 1/8", 24 V AC):
Ja. Das Ventil der Baureihe S9610 ist für flüssigen Stickstoff (–196 °C), flüssiges Argon (–184 °C) und flüssigen Sauerstoff (–181 °C) ausgelegt. Die mit dem Medium in Kontakt kommenden Materialien – Edelstahl und PTFE-Dichtung – sind für den Einsatz mit LOX (flüssigem Sauerstoff) geeignet. Prüfen Sie vor dem Einsatz in einer Sauerstoffleitung die lokalen Sicherheitsvorschriften für LOX-Anlagen.
Ein direktgesteuertes Ventil mit ΔP = 0 benötigt keine Mindestdruckdifferenz zwischen Ein- und Ausgang, um zu öffnen. Das ist bei kryogenen Systemen entscheidend, da der Druck im Tank oder in der Rohrleitung niedrig oder null sein kann. Indirektgesteuerte (Servo-)Ventile würden unter solchen Bedingungen überhaupt nicht öffnen.
Ja, eine ATEX- (Ex-geschützte) Spule ist auf Anfrage als optionale Ausführung erhältlich. Wenn Sie ein Ventil für einen explosionsgefährdeten Bereich benötigen, geben Sie diese Anforderung bitte bei der Bestellung an. Die konkrete ATEX-Zone und Klassifizierung sollten direkt mit dem Lieferanten abgestimmt werden.
Beide Ventile haben die gleichen grundlegenden Parameter (Medium, Temperaturen, Drücke, Materialien). Der Unterschied liegt in der Rohrlänge: S9610 hat ein kurzes Rohr mit flacher Dichtfläche, S9710 ein langes Rohr mit flacher Dichtfläche. Das längere Rohr beim S9710 eignet sich dort, wo die Spule vom extrem kalten Ventilgehäuse getrennt und die Wärmeübertragung auf den elektromagnetischen Teil reduziert werden soll.
