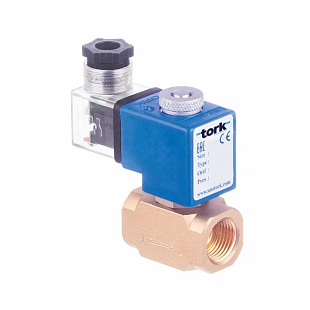

Kryogenes Magnetventil Tork T-CRYO101 1/4" 24VAC (S9610.01.030T) zur Steuerung des Durchflusses von flüssigem Stickstoff, Argon und Sauerstoff. Normal geschlossenes, direktgesteuertes 2/2-Wege-Ventil mit PTFE-Dichtung, Betriebstemperatur –196 °C bis +90 °C, Druck 4 bar. Max. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1/4" |
| Druckbereich | 0...16 bar |
| Funktion | Ohne Spannung geschlossen |
| Medium | Gas |
| Nennweite | DN 8 |
| Stromversorgung | 24 V Wechselstrom |
| Temperatur | -190...90 °C |
| Gewicht | 0.40 kg |
Tork S9610.01.030T ist ein kryogenes Magnetventil zur Steuerung des Durchflusses flüssiger kryogener Medien – flüssiger Stickstoff, Argon und Sauerstoff. Es handelt sich um ein direktgesteuertes 2/2-Wege-Ventil in stromlos geschlossenem Design (NC), das keinen Mindestdifferenzdruck erfordert (ΔP = 0). Das Ventil ist für industrielle Anwendungen mit extrem niedrigen Medientemperaturen bis –196 °C ausgelegt.
Das Ventil S9610.01.030T kommt überall dort zum Einsatz, wo der Durchfluss kryogener Flüssigkeiten automatisch geregelt werden muss: Füllstationen für flüssigen Stickstoff und Argon, Labore und Forschungseinrichtungen, die flüssigen Stickstoff verwenden, medizinische und pharmazeutische Betriebe, die mit flüssigem Sauerstoff oder Stickstoff arbeiten, sowie industrielle Systeme zur Lagerung und Verteilung technischer Gase in flüssiger Phase. Dank des BSP-G1/4"-Gewindes und der kompakten Abmessungen lässt sich das Ventil problemlos in bestehende Rohrleitungssysteme integrieren.
Das Ventilgehäuse ist aus Messing gefertigt, die inneren beweglichen Teile, der Sitz, das Kernrohr und die Federn bestehen aus Edelstahl – Materialien, die gegen Versprödung bei kryogenen Temperaturen beständig sind. Die Dichtung ist aus PTFE (Graphit-Teflon) ausgeführt, das seine Elastizität auch bei –196 °C beibehält. Die Ausführung „Short Tube, Flat Sealing" ist konstruktiv so ausgelegt, dass der Wärmeeintrag von der Spule in das kryogene Medium minimiert wird. Die Spule der Isolationsklasse H (180 °C) mit Imprägnierung aus Polyester-Glasfaser ist für Dauerbetrieb (ED 100 %) ausgelegt und erreicht die Schutzart IP68.
Technische Parameter (S9610.01.030T):
Das Ventil ist für flüssigen Stickstoff (–194 °C), flüssiges Argon (–184 °C) und flüssigen Sauerstoff (–181 °C) ausgelegt. Der Medientemperaturbereich beträgt –196 °C bis +90 °C.
Nein. Das Ventil ist direktgesteuert (Direct Acting) mit einem Mindestdifferenzdruck von ΔP = 0, sodass es auch bei null Druckdifferenz öffnet. Es kann im Bereich von 0–16 bar arbeiten.
Die Standardausführung S9610.01.030T ist nicht ATEX-zertifiziert. Der Hersteller bietet auf Anfrage eine Ausführung mit Ex-Spule (ex-geschützt) an – bei der Bestellung muss die Anforderung einer ATEX-Spule angegeben werden.
Die Serie S9610 verfügt über ein kurzes Kernrohr (Short Tube) und ist kompakter – die Gesamtlänge mit G1/4"-Gewinde beträgt 80,5 mm. Die Serie S9710 hat ein verlängertes Kernrohr (Long Tube, Länge 163 mm), das die Spule weiter vom kryogenen Medium trennt und den Wärmeeintrag in die Flüssigkeit reduziert. S9710 wird dort gewählt, wo die Minimierung der Verdampfung des Mediums kritisch ist oder wo die konstruktive Anordnung einen größeren Abstand der Spule zur Rohrleitung erfordert.
Ja. Standardmäßig sind die Versorgungsspannungen AC 12 V, 24 V, 48 V, 110 V und 230 V (15 VA) sowie DC 12 V, 24 V, 48 V und 110 V (18 W) verfügbar. Die Spannung wird bei der Bestellung als Suffix der Bestellnummer angegeben. Auf Anfrage sind auch andere Spannungsvarianten möglich.
