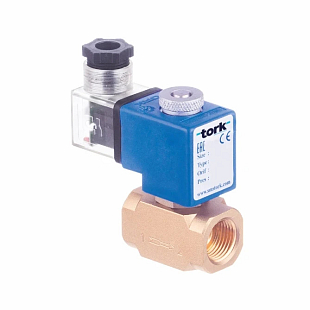

Kryogenes Magnetventil Tork S9610.02.070T (T-CRYO103 1/2") ist ein 2/2-Wege-NC-Ventil zur gesteuerten Verteilung von flüssigem Stickstoff, Argon und Sauerstoff. Direktwirkend, arbeitet ab null Differenzdruck. Durchfluss Kv 12,4 l/min, Medienbeständigkeit 6C Medium, bis 196 °06C Medium. ° + Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1/2" |
| Druckbereich | 0...5 bar |
| Funktion | Ohne Spannung geschlossen |
| Medium | Gas |
| Nennweite | DN 15 |
| Stromversorgung | 24 VDC |
| Temperatur | -190...90 °C |
| Gewicht | 0.70 kg |
Tork T-CRYO103 1/2" (S9610.02.070T) ist ein kryogenes Magnetventil der Baureihe S9610, das für den Einsatz mit flüssigen kryogenen Medien ausgelegt ist. Es handelt sich um ein direktwirkendes 2/2-Wege-Ventil in normally closed (NC)-Ausführung, das bereits ab null Differenzdruck (ΔP = 0) arbeitet und die geregelte Verteilung von flüssigem Stickstoff, Argon oder Sauerstoff bei extrem niedrigen Temperaturen bis –196 °C ermöglicht.
Das Ventil ist für industrielle Leitungsnetze und Füllstationen vorgesehen, die mit flüssigen technischen Gasen arbeiten – flüssigem Stickstoff (LN₂), flüssigem Argon (LAr) und flüssigem Sauerstoff (LOX). Es kommt überall dort zum Einsatz, wo der Durchfluss eines kryogenen Mediums automatisch geregelt werden muss: beim Befüllen von Druckbehältern und Dewargefäßen, in kryogenen Prüfständen, in Lebensmittel-Tiefkühllinien oder in Laborgeräten, die mit LN₂ arbeiten. Dank der Ausführung Short Tube / Flat Sealing in der Größe 1/2" und dem Durchflusswert Kv 12,4 l/min eignet sich das Ventil für Schaltstellen mit mittlerem Durchfluss in kryogenen Leitungsnetzen.
Das Ventilgehäuse besteht aus Messing, die Innenteile (Sitz, Kern, Federn, Rohr) aus temperaturwechselbeständigem Edelstahl, der Temperaturschocks beim Kontakt mit dem kryogenen Medium standhält. Die Dichtung besteht aus Graphit-Teflon (PTFE), das seine Dichtheit auch bei Temperaturen weit unter dem Gefrierpunkt beibehält. Die Ausführung Short Tube / Flat Sealing mit BSP-Anschluss (G 1/2") gewährleistet eine kompakte Installation in kryogenen Leitungsnetzen. Auf Wunsch ist das Ventil mit NPT-Gewinde oder mit ATEX-(Ex-proof)-Spule für explosionsgefährdete Bereiche erhältlich.
Technische Parameter (S9610.02.070T):
Ja. Die Baureihe S9610 ist laut Herstellerdatenblatt für flüssigen Stickstoff (–194 °C), flüssiges Argon (–184 °C) und flüssigen Sauerstoff (–181 °C) ausgelegt. Für Anwendungen mit LOX muss jedoch geprüft werden, ob die lokalen Sicherheitsvorschriften für den Umgang mit oxidierenden Medien erfüllt sind (LOX ist ein starkes Oxidationsmittel).
Das Ventil S9610.02.070T ist normally closed (NC) – ohne Spannungsversorgung bleibt es geschlossen. Es öffnet nach Anlegen der Versorgungsspannung an die Spule. Diese Ausführung ist Standard für die gesamte Baureihe S9610. Auch die Baureihe S9710 (Long Tube) ist NC.
Das Ventil ist direktwirkend (direct acting) mit der Kennzeichnung ΔP = 0 – es öffnet auch bei null Differenzdruck. Es ist daher nicht vom Differenzdruck des Mediums abhängig, im Gegensatz zu halbservogesteuerten oder servogesteuerten Ventilen. Der maximale Betriebsdruck beträgt 5 bar.
Ja, auf Anfrage ist eine ATEX-(Ex-proof)-Spule erhältlich. Die konkrete Zone und Kategorie der ATEX-Zertifizierung müssen bei der Bestellung präzisiert werden – das Datenblatt führt diese Möglichkeit als optionale Position ohne weitere Spezifikation der Parameter auf. Kontaktieren Sie uns für nähere Informationen.
Die Baureihe S9610 (Short Tube) hat ein kürzeres Kernrohr – die Gesamtlänge des Ventilgehäuses beträgt ca. 80,5 mm. Die Baureihe S9710 (Long Tube) hat ein verlängertes Rohr (Gehäuselänge ca. 163 mm), das einen größeren thermischen Abstand zwischen dem kryogenen Medium und der Spule schafft. Die Long-Tube-Ausführung wird dort gewählt, wo die Spule in anspruchsvolleren Betriebsbedingungen vor Kondensation oder Vereisung geschützt werden muss. Beide Baureihen sind mit 3 mm Öffnungsdurchmesser für Gewinde 1/8" und 1/4" erhältlich.
