2-Wege-Kugelhahn Belimo R425 mit Außengewinden in der Größe DN 25. Geeignet sowohl für Kaltwasser (-10 °C) als auch für Warmwasser (100 °C) sowie für Wasser mit einem Glykolanteil von bis zu 50 %. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1 1/2" |
| Anschlusstyp | Außengewinde |
| Armaturentyp | Zweifachweg |
| Druck | PN 40 |
| Durchfluss | 26 m3/h |
| Lichtweite | DN 25 |
| Medientemperatur | -10...100 °C |
| Gewicht | 0.77 kg |

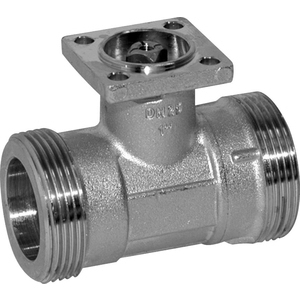

Belimo R425 ist ein 2-Wege-Kugelhahn Auf/Zu mit Außengewinde G 1 1/2" in Nennweite DN 25. Er dient zum Absperren von Kalt- und Warmwasserkreisläufen sowie zur Zweipunktregelung. Betätigt wird er mit einem Belimo-Drehantrieb, der separat erhältlich ist.
Der Kugelhahn ist für offene und geschlossene Kalt- und Warmwasserkreisläufe in stationären Heizungs-, Lüftungs- und Klimaanlagen vorgesehen. Typischerweise sperrt er die Wasserseite von raumlufttechnischen Geräten und Heizkreisen ab oder übernimmt deren Zweipunktregelung. Als Medium können Wasser oder Wasser mit einem Glykolanteil von bis zu 50 % verwendet werden. Für Trinkwasser ist der Kugelhahn auf Anfrage erhältlich.
Der Kugelhahn wird von einem Drehantrieb mit einem Auf/Zu-Signal bei einem Arbeitswinkel von 90° betätigt. Er öffnet gegen den Uhrzeigersinn und schließt im Uhrzeigersinn. Der Kugelhahn kann von senkrecht bis waagerecht eingebaut werden, jedoch niemals mit der Welle nach unten. Bei der Montage ist die auf dem Gehäuse gekennzeichnete Durchflussrichtung einzuhalten. Kugelhahn und Antrieb sind wartungsfrei.
Technische Parameter:
Der Hersteller gibt für den R425 Belimo-Drehantriebe der Baureihe LR..A (5 Nm) sowie Sicherheitsantriebe LRF.. mit Federrücklauf im Störfall (4 Nm) an. Die Antriebe sind für die Versorgung mit AC/DC 24 V oder AC 100–240 V erhältlich und mit Auf/Zu-, 3-Punkt-, stetiger sowie kommunikativer Ansteuerung (MP-Bus, Modbus, BACnet, KNX) verfügbar. Der Antrieb ist nicht im Lieferumfang des Kugelhahns enthalten.
Ja, der Kugelhahn arbeitet mit Medien ab -10 °C. Für Temperaturen von -10 bis 2 °C empfiehlt der Hersteller die Verlängerung des Ventilhalses ZR-EXT-01. Die zulässige Medientemperatur kann zusätzlich durch den verwendeten Antrieb begrenzt sein – die Grenzwerte sind dem technischen Datenblatt des Antriebs zu entnehmen.
Der Kugelhahn hat ein Außengewinde G 1 1/2" nach ISO 228-1. Für den Anschluss an die Rohrleitung dient die Verschraubung Belimo ZR4525 mit Innengewinde Rp 1".
Der Hersteller gibt die Verwendung für Trinkwasser auf Anfrage an. Der Kugelhahn ist mit dem Schmierstoff Klübersynth VR 69-252N in Trinkwasserqualität geschmiert. Vor dem Einsatz in einer Trinkwasserinstallation empfehlen wir, die Eignung der konkreten Ausführung zu prüfen.
Die Wasserqualität muss der VDI 2035 entsprechen. In den Kugelhahn dürfen keine Feststoffpartikel gelangen, beispielsweise Zunder oder Schweißperlen, daher empfiehlt der Hersteller, einen Schmutzfänger vorzuschalten. Der Kugelhahn ist wartungsfrei und enthält keine vom Benutzer austauschbaren Teile.
