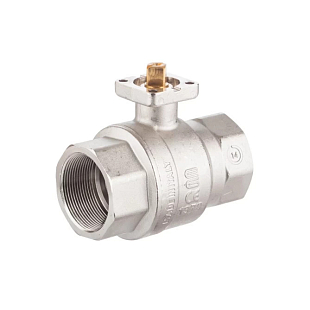

Kugelhahn mit ISO-Flansch Tork KV-901.32 DN 32 ist ein 2-Wege-Messingkugelhahn für Flüssigkeiten, Luft, Gas und Dampf. Der ISO-5211-Flansch (F04/F05) ermöglicht die direkte Antriebsmontage. Max. Druck 40 bar, Temperatur 0–130 °C. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | 1 1/4" |
| Druckbereich | 0...40 bar |
| Medium | Wasser, Warmwasser, Luft, Flüssigkeit, Dampf |
| Nennweite | DN 32 |
| Temperatur | 0...130 °C |
| Gewicht | 0.43 kg |
Kugelhahn mit ISO-Flansch Tork KV-901.32 ist ein 2-Wege-Messingkugelhahn DN 32 mit direktem ISO-5211-Montageflansch zum Anschluss eines elektrischen oder pneumatischen Antriebs. Er dient zum Absperren und Öffnen des Durchflusses von Flüssigkeiten, Luft, Gas oder Dampf in Industrie- und HVAC-Systemen.
Der KV-901.32 kommt überall dort zum Einsatz, wo der Mediendurchfluss fernbetätigt oder automatisch gesteuert werden muss – in industriellen Wasser-, Heißwasser-, Luft- oder Gasleitungen, in Heizräumen, Klimaanlagen, Fertigungslinien im Maschinenbau oder in der Verfahrenstechnik. Der ISO-5211-Flansch ermöglicht die direkte Montage eines elektrischen Stellantriebs oder Pneumatikantriebs ohne Reduzieradapter, was die Montage vereinfacht und die Gesamthöhe der Einheit reduziert.
Das Gehäuse des Kugelhahns ist aus Messing gefertigt und verfügt über vollen Durchgang (Full Bore). Sitz und Dichtung bestehen aus PTFE, das gegen ein breites Spektrum an Medien beständig ist. Der Gewindeanschluss ist BSP (auf Anfrage NPT). Die Welle ist frei gelagert (Free Shaft) – sie ist nicht fest mit einem Handhebel verbunden, sodass nach der Montage des Antriebs dieser die direkte Drehbewegung des Kugelhahns ohne Spiel übernimmt. Die Norm ISO 5211 gewährleistet die gegenseitige Austauschbarkeit von Antrieben verschiedener Hersteller.
Technische Parameter – KV-901.32 (DN 32 / 1¼"):
Der Kugelhahn verfügt über eine freie Welle mit ISO-5211-Montageflansch in der Größe F04 oder F05. Es kann ein elektrischer Stellantrieb oder ein pneumatischer Antrieb jedes Herstellers montiert werden, sofern dieser diesen genormten Abmessungen entspricht – ohne Reduzierteile.
Der Hersteller gibt Dampf als eines der kompatiblen Medien an. Der Temperaturbereich beträgt 0–130 °C, der maximale Druck bei DN 32 liegt bei 40 bar. Für konkrete Dampfanwendungen empfehlen wir, die Betriebsbedingungen (Druck des Sattdampfs bei der jeweiligen Temperatur) mit dem technischen Support abzuklären.
Die Standardausführung hat ein BSP-Gewinde. Der Hersteller bietet auf Anfrage eine Ausführung mit NPT-Gewinde an – kontaktieren Sie uns bitte vor der Bestellung, wenn Ihre Leitungen den amerikanischen NPT-Standard erfordern.
Der Kugelhahn KV-901 hat eine Welle ohne fest montierten Hebel – er ist ausschließlich für die Montage eines Antriebs vorgesehen. Der Antrieb übernimmt dann die komplette Betätigung. Wenn Sie eine manuelle Betätigungsmöglichkeit benötigen, wählen Sie einen Kugelhahn mit Hebel oder einen Antrieb mit integrierter Handnotbetätigung.
