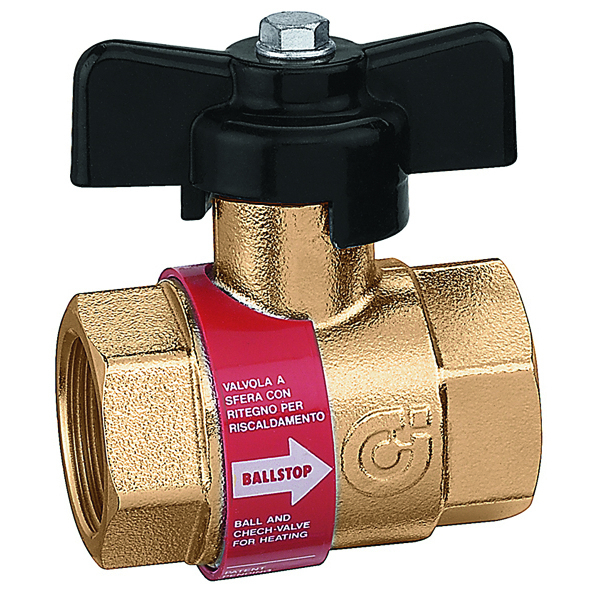

Der Kugelhahn mit Rückschlagklappe BALLSTOP ist für Heizsysteme geeignet. Er kombiniert einen Absperrhahn mit einer Rückschlagklappe. Die Rückschlagklappe befindet sich im Absperrteil des Kugelventils. Dadurch lässt sich das Ventil schnell installieren. Es verbessert den Durchfluss in der Rohrleitung bei nur geringem Anstieg des Druckverlustes. Das Ventil ist unempfindlich gegenüber Verschmutzungen im System. Die beweglichen Teile sind so konstruiert, dass sie nicht anfällig für Schmutz und Ablagerungen sind, die entstehen können, wenn das Ventil längere Zeit nicht betätigt wird. Das Ventil reagiert auch auf kleine Änderungen des Rückdrucks und schließt den Durchfluss sofort.

Eigenschaften

• Temperatur 5...110 °C
• max. Betriebsdruck 16 bar
• Anschluss mit Innengewinde
• Anschlussgröße G 3/4"

Funktion

Mit dem Flügelgriff kann das Ventil manuell geöffnet oder geschlossen werden. Der Verschluss der Rückschlagklappe (2) wird bei Durchfluss gegen die Schließfeder (3) gedrückt. Dadurch bleibt das Ventil offen und der Durchfluss wird ermöglicht. Bei einem Abfall des Eingangsdrucks unter das Niveau des Ausgangsdrucks wird der Verschluss in die entgegengesetzte Richtung gedrückt und setzt sich auf den Ventilsitz. Das Ventil ist somit geschlossen und verhindert den Durchfluss in beide Richtungen. Dadurch wird ein Rückfluss verhindert.
