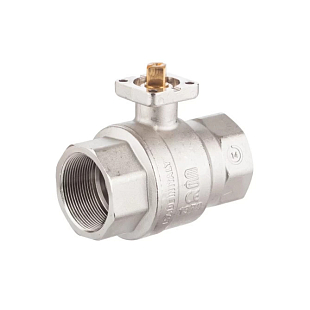

Der Kugelhahn Tork KV901 DN40 1½" ist ein Messing-Zweiwegeventil mit ISO-5211-Flansch zur direkten Antriebsmontage. Geeignet für Flüssigkeiten, Luft, Gas und Heißwasser. Max. Druck 25 bar, Temperatur –20 bis 130 °C. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1 1/2" |
| Druckbereich | 0...40 bar, 0...25 bar |
| Medium | Wasser, Warmwasser, Luft, Flüssigkeit, Dampf |
| Nennweite | DN 40 |
| Temperatur | 0...130 °C |
| Gewicht | 0.00 kg |
Kugelhahn Tork KV901 DN40 1½" ist ein 2-Wege-Kugelhahn aus Messing mit Flanschanschluss nach ISO 5211, der für das automatisierte Schließen und Öffnen von Rohrleitungen bestimmt ist. Das Ventil ist für die direkte Montage eines pneumatischen oder elektrischen Antriebs ohne Adapter ausgelegt. Dank der Vollbohrung und dem PTFE-Sitz gewährleistet es eine zuverlässige Abdichtung bei niedrigem wie auch hohem Betriebsdruck.
Der Kugelhahn KV901 eignet sich für industrielle Leitungen für Flüssigkeiten, Luft, Gas, Heißwasser und Dampf, bei denen eine Fern- oder automatische Durchflussregelung erforderlich ist. Typische Einsatzbereiche sind industrielle Produktionsanlagen, der Maschinenbau, HVAC-Systeme, Pumpstationen und die Lebensmittelindustrie. Das Ventil ist für Anwendungen mit einem Druck bis 25 bar (DN40) und Temperaturen im Bereich von –20 bis 130 °C geeignet, wobei der ISO-5211-Flansch den direkten Anschluss von Tork T-RA- oder Belimo-Antrieben ohne zusätzliche Adapter ermöglicht.
Das Ventilgehäuse besteht aus Messing in Vollbohrungsausführung (Full Bore) mit BSP-Gewindeanschluss nach UNI EN 10226. Der Kugelverschluss sitzt in einem PTFE-Sitz, der eine gute chemische Beständigkeit und Dichtheit auch bei niedrigeren Betriebsdrücken gewährleistet. Die Ventilwelle ist als freie Welle (Free Shaft) mit Aufnahme nach ISO 5211 ausgeführt – bei der Größe DN40 entspricht der Anschlussflansch der Norm F04/F05. Durch eine Drehung der Kugel um 90° wird der Durchfluss geöffnet oder geschlossen. Das maximale Betriebsdrehmoment für DN40 bei PN25 beträgt 10,5 Nm. Das Gewicht des Ventils DN40 beträgt ca. 1 159 g.
Technische Parameter – TORK-KV 901.40 (DN40, 1½"):
Der KV901 DN40 verfügt über eine Aufnahme nach ISO 5211, konkret mit Flanschmaß F04/F05. Direkt montiert werden können pneumatische Antriebe Tork T-RA40 (DA oder SR) oder elektrische Stellantriebe Belimo SM sowie gegebenenfalls andere Antriebe mit kompatiblem ISO-Anschluss. Für andere Antriebe kann ein Adapter erforderlich sein – siehe Zubehör auf der Produktseite.
Ja, der Hersteller gibt Heißwasser und Dampf als zulässige Medien an. Die Betriebstemperatur des Ventils reicht von –20 bis 130 °C. Wenn Ihre Anwendung im oberen Bereich des Temperaturbereichs arbeitet, empfehlen wir, die Kompatibilität des konkreten Antriebs zu prüfen, da dessen Temperaturbereich enger sein kann.
KV901 ist die Grundausführung mit freier Welle zur direkten Antriebsmontage. Die Variante KV901-Y hat eine verlängerte Wellenausführung (Y-Typ), die dort verwendet wird, wo ein größerer Abstand zwischen Ventilgehäuse und Antriebseinheit erforderlich ist, beispielsweise bei der Montage in isolierten Rohrleitungen. Medienparameter, Druck und Temperatur sind bei beiden Varianten identisch.
Der Hersteller gibt an, dass das Ventil wartungsfrei ist (no need maintenance). Der PTFE-Sitz benötigt keine Schmierung, und die Konstruktion ist verschleißfest. Für Medien mit höherem Schmutzgehalt oder abrasiven Partikeln empfehlen wir, vor dem Ventil einen Filter einzubauen, um eine vorzeitige Beschädigung des Sitzes zu vermeiden.
