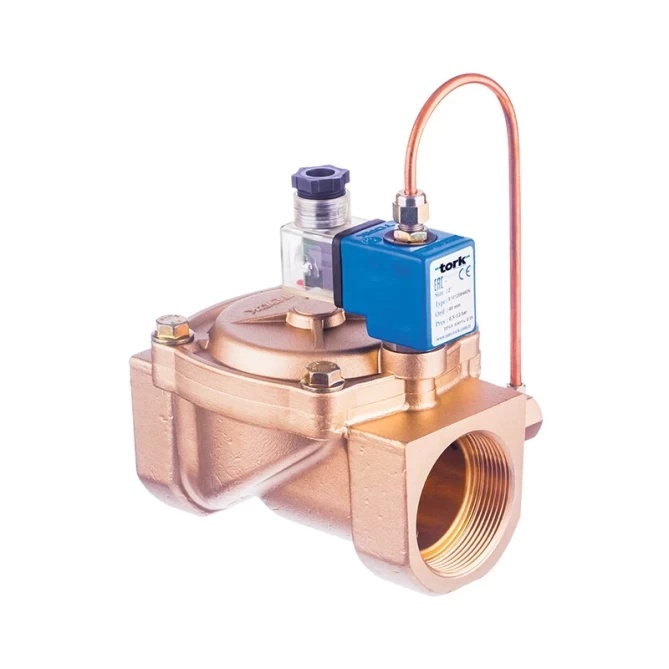

Tork S2012.03 1/2" 24 V DC NO ist ein Magnetventil für Dampf der Baureihe S2012 vom Hersteller TORK. Das Ventil ist in Grundstellung geöffnet (normally open) und schließt bei Anlegen der Versorgungsspannung von 24 V DC. Es dient zur automatischen Steuerung des Dampfdurchflusses in Rohrleitungssystemen industrieller Anlagen. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1/2" |
| Druckbereich | 0,5...5 bar |
| Funktion | Ohne Spannung geöffnet |
| Medientemperatur | -30...160 °C |
| Medium | Warmwasser, Dampf |
| Nennweite | DN 15 |
| Stromversorgung | 24 VDC |
| Gewicht | 0.80 kg |
Tork S2012.03 G1/2" 24V DC ist ein vorgesteuertes Magnetventil der Baureihe S2012 zur Regelung des Dampfdurchflusses. Das Ventil arbeitet in der Ausführung normally open (NO) – bei abgeschalteter Versorgung ist es geöffnet, bei Anlegen von 24 V DC schließt es. Das Ventilgehäuse besteht aus Messing, die Dichtung aus PTFE, die Innenteile aus Edelstahl und Messing.
Das Ventil ist für industrielle Dampfverteilungen bestimmt, bei denen der Dampfdurchfluss fernbetätigt gesteuert werden muss – beispielsweise in lebensmittelverarbeitenden Betrieben, in der chemischen Industrie, in Industriewaschmaschinen, Autoklaven oder Wärmetauschern. Es eignet sich überall dort, wo das Medium Dampf mit einer Temperatur bis 140 °C und einem Betriebsüberdruck von 0,5–5 bar ist. Der minimale Differenzdruck für die zuverlässige Funktion der Vorsteuerung beträgt 0,5 bar.
Die Spule der Isolationsklasse H (180 °C) ist für Dauerbetrieb (ED 100 %) ausgelegt. Der elektrische Anschluss erfolgt über einen 3-poligen Stecker nach DIN 43650 (ISO 4400 / EN 175301-803 Form A) für Kabel mit 6–8 mm Durchmesser. Die Reaktionszeit des Ventils ist schnell – sowohl das Öffnen als auch das Schließen erfolgt innerhalb von 30 ms. Auf Anfrage ist ein Stecker mit LED-Anzeige oder PWM-Sockel sowie auch eine Ausführung mit Schutzart IP68 erhältlich.
Technische Parameter (S2012.03 G1/2"):
Die Ausführung NO (normally open) bedeutet, dass das Ventil ohne Versorgung geöffnet ist und bei Anlegen von 24 V DC schließt. Sie ist dort geeignet, wo das Medium bei Stromausfall weiterströmen muss (z. B. Sicherheits-Spülung). Die Ausführung NC (normally closed) ist dagegen im Ausgangszustand geschlossen und wird durch Anlegen der Spannung geöffnet – sie wird häufiger in Anwendungen eingesetzt, bei denen der Grundzustand das Absperren des Mediums ist.
Das Ventil ist vorgesteuert (servo-operated) – zum Öffnen oder Schließen des Hauptsitzes nutzt es den Druckunterschied zwischen Ein- und Ausgang. Der Mindestdifferenzdruck ΔP = 0,5 bar muss vorhanden sein, damit das Ventil zuverlässig funktioniert. Ist der Druckunterschied geringer, öffnet oder schließt das Ventil möglicherweise nicht vollständig. Für Anwendungen mit keinem oder geringem Differenzdruck ist ein direktgesteuertes Ventil zu wählen.
Das Ventilgehäuse kann ohne Einfluss auf die Funktion in beliebiger Lage montiert werden. Die Spule (Solenoid) muss jedoch senkrecht angeordnet sein – dies ist eine Vorgabe des Herstellers für die korrekte Funktion des Magnetankers. Wir empfehlen die Installation des Ventils mit senkrecht nach oben oder seitlich ausgerichteter Spule, nicht senkrecht nach unten.
Der Hersteller empfiehlt, Magnetventile der Baureihe S2012 stets mit einem Filter in der Medienzufuhr zu betreiben. Verunreinigungen in Dampf oder Kondensat können den Ventilsitz beschädigen oder die Vorsteuerbohrung blockieren, was zu Fehlfunktionen oder Medienleckage führt. Für Dampfverteilungen werden standardmäßig Dampf-Schmutzfänger bzw. Kondensatabscheider vor dem Ventil installiert.
