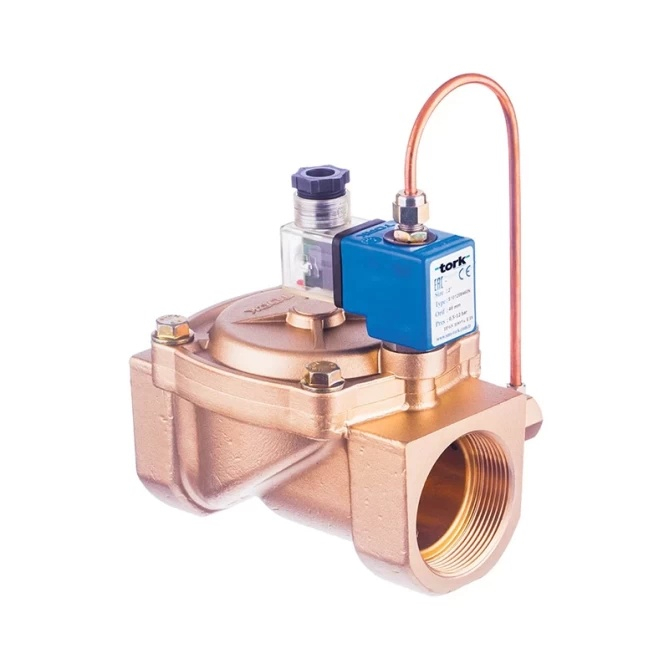

Das Magnetventil für Dampf Tork S2012 1" (NO) ist ein vorgesteuertes 2/2-Wege-Ventil zur Regelung des Dampfdurchflusses in industriellen Rohrleitungssystemen. Die normalerweise offene Funktion gewährleistet den Durchfluss auch ohne Spannungsversorgung, die PTFE-Dichtung ist für Temperaturen bis 140 °C geeignet. Durchflusskoeffizient Kv 90 l/min, max. Druck 5 bar. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1" |
| Druckbereich | 0,5...5 bar |
| Funktion | Ohne Spannung geöffnet |
| Medientemperatur | -30...160 °C |
| Medium | Warmwasser, Dampf |
| Nennweite | DN 25 |
| Gewicht | 1.00 kg |
Tork T-BA205 1" NO PTFE (S2012.05.250T) ist ein vorgesteuertes Magnetventil der Baureihe S2012 zur Regelung des Durchflusses von Dampf und heißen Flüssigkeiten. Das Ventil ist normalerweise offen (NO) – im Ruhezustand ohne Spannung an der Spule lässt es das Medium durch; bei Anlegen der elektrischen Spannung schließt es. Anschlussgewinde G1" (BSP), PTFE-Dichtung, Lieferung ohne Spule.
Das Ventil der Tork-Baureihe S2012 wird in industriellen Dampfverteilungen, Prozesslinien der Lebensmittel- und Chemieindustrie sowie überall dort eingesetzt, wo ein ferngesteuertes Öffnen oder Schließen von Dampf oder heißen Flüssigkeiten bis 140 °C erforderlich ist. Die normalerweise offene Funktion eignet sich für Anwendungen, bei denen ein Stromausfall den Durchfluss nicht unterbrechen darf – beispielsweise Heizkreise, Dampfsterilisation oder technologische Erwärmungsprozesse. Das Ventil kann in beliebiger Einbaulage montiert werden und arbeitet mit Medien mit einer Viskosität bis 5 °E (ca. 37 cSt).
Das Ventilgehäuse besteht aus Messing, die Innenteile (Sitz, Kernrohr, Federn) aus Edelstahl und Messing. Der Schattierungsring besteht aus Kupfer gemäß EN 12735-1. Die Dichtung der Kontaktflächen ist aus PTFE gefertigt, das Dampf und aggressivere Medien besser standhält als Standard-NBR. Auf Anfrage ist eine EPDM-Dichtung erhältlich. Die Spule der Isolationsklasse H (180 °C) ist mit Polyester-Glasfaser imprägniert und erreicht die Schutzart IP65; für anspruchsvollere Umgebungen ist IP68 bestellbar. Der Spulenanschluss erfolgt über einen standardisierten Stecker DIN 43650 Form A.
Technische Parameter (S2012.05 – G1", NO, PTFE):
Das Ventil wird ohne Spule geliefert – die Spule ist je nach gewünschter Versorgungsspannung separat zu bestellen. Der Hersteller bietet Spulen der Baureihe C400 für DC-Spannungen 12 V, 24 V, 110 V (18 W) sowie AC-Spannungen 12 V, 24 V, 110 V, 230 V (15 VA oder 24 VA) an. Der Anschluss ist standardmäßig DIN 43650 Form A. Auf Anfrage ist eine Spule mit LED-Anzeige oder PWM-Sockel erhältlich.
Das Ventil S2012 ist primär für Dampf (STEAM) und heiße Flüssigkeiten bis 140 °C ausgelegt. Den genauen Dampftyp (Sattdampf / überhitzter Dampf) spezifiziert das Datenblatt nicht – bei Anwendungen mit überhitztem Dampf prüfen Sie bitte beim Hersteller, ob die konkreten Betriebsbedingungen (Temperatur, Druck) innerhalb der zulässigen Grenzen liegen. Es wird empfohlen, vor dem Ventil einen Filter zu installieren.
Ein vorgesteuertes Ventil nutzt zum Öffnen oder Schließen den Druckunterschied zwischen Einlass und Auslass (ΔP). Beim Ventil S2012.05 beträgt der erforderliche Mindestdifferenzdruck 0,5 bar. Bei einem geringeren Druckunterschied funktioniert das Ventil möglicherweise nicht zuverlässig. Wenn dieser Druck in der Anwendung nicht gewährleistet werden kann, muss ein Ventil mit direkter oder halb-vorgesteuerter Betätigung gewählt werden.
Ja – die Tork-Ventile der Baureihe S2012 sind in einer Ausführung erhältlich, die der Druckgeräterichtlinie 97/23/EC (PED) und der Niederspannungsrichtlinie 2006/95/ECC (LVD) entspricht. Wenn für eine konkrete Bestellung eine PED-Zertifizierung erforderlich ist, geben Sie diese Anforderung bitte bei der Bestellung an.
