Die Spule wird entsprechend der Versorgungsspannung Ihres Systems ausgewählt. Verfügbar sind AC- und DC-Ausführungen in den Spannungen 12 V, 24 V, 48 V, 110 V und 230 V. Die Standard-Leistungsaufnahme beträgt 15 VA (AC) bzw. 18 W (DC); für 230 V ist auch eine Variante mit 24 VA verfügbar. Die Spulen verfügen über einen Steckanschluss nach DIN 43650 Form A und sind daher untereinander austauschbar. Auf Anfrage kann eine Spule mit LED-Anzeige oder PWM-Sockel geliefert werden.

Ein normalerweise offenes Ventil lässt das Medium ohne Spannungsversorgung durch und schließt, sobald die Spule bestromt wird. Diese Ausführung eignet sich dort, wo ein Stromausfall nicht zu einer Unterbrechung des Dampfdurchflusses führen darf – beispielsweise in Heiz- oder Prozesskreisläufen, in denen das Schließen des Ventils eine Überhitzung oder eine Beschädigung der Anlage verursachen könnte. Wenn Sie das umgekehrte Verhalten benötigen (ohne Spannungsversorgung geschlossen), wählen Sie die NC-Variante (normalerweise geschlossen).

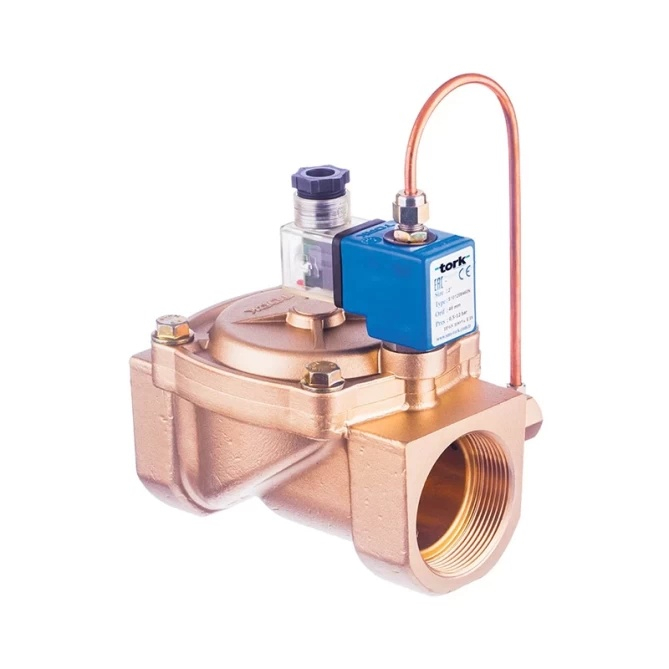

Das Ventil S2012 ist vorgesteuert – zum Öffnen und Schließen nutzt es die Druckdifferenz (ΔP) an der Membran. Die Mindestdruckdifferenz von 0,5 bar ist Voraussetzung für eine zuverlässige Funktion: Unterhalb dieses Werts arbeitet das Ventil möglicherweise nicht zuverlässig. Wenn Ihr System mit niedrigerem Druck oder ohne Differenzdruck arbeitet, muss ein direktgesteuertes Ventil (servoassistiert) gewählt werden.

Der Hersteller empfiehlt, die Magnetventile S2012 stets mit einem Filter in der Medienzuleitung zu betreiben. Verunreinigungen in der Dampfleitung können den Ventilsitz beschädigen oder eine ordnungsgemäße Abdichtung verhindern. Der Filter sollte in Durchflussrichtung vor dem Ventil installiert werden.

Der Ventilkörper kann ohne Einfluss auf seine Funktion in beliebiger Lage montiert werden. Die Spule muss jedoch stets vertikal ausgerichtet sein. Eine horizontale oder umgekehrte Montage der Spule ist nicht zulässig – sie könnte die ordnungsgemäße Funktion des Elektromagneten beeinträchtigen.
