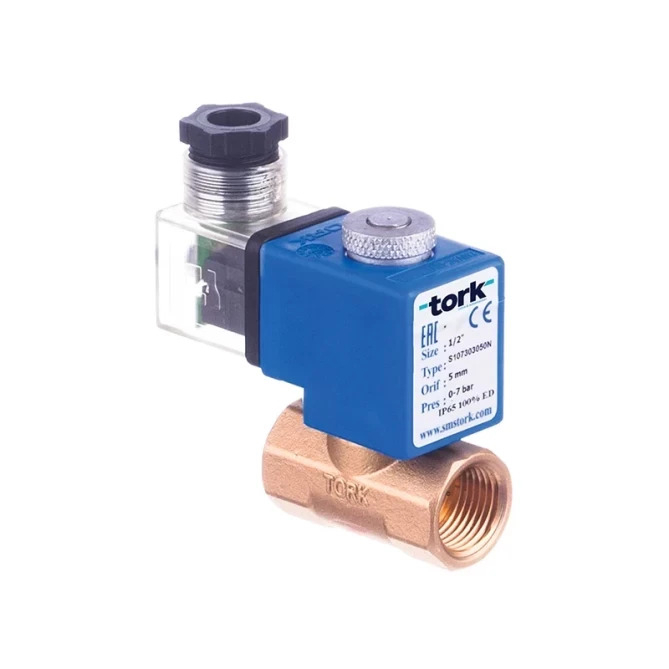

Das Magnetventil für Dampf Tork S2073 3/8" 24 V DC NC ist ein direktwirkendes 2/2-Wege-Ventil zur Regelung des Dampfdurchflusses, bestimmt für industrielle Anwendungen. Gehäuse aus Messing, EPDM-Dichtung, Schutzart IP 65. Max. Medientemperatur 130 °C, Betriebsdruck 0–5 bar, Kv 4,6 l Mehr Informationen
Auf Bestellung
| Anschlussgröße | 3/8" |
| Druckbereich | 0...5 bar |
| Funktion | Ohne Spannung geschlossen |
| Medientemperatur | -30...160 °C |
| Medium | Warmwasser, Dampf |
| Nennweite | DN 10 |
| Stromversorgung | 24 VDC |
| Gewicht | 0.70 kg |
Tork S2073.02.030 ist ein direktwirkendes Magnetventil der Baureihe S2073 zur Regelung des Dampfdurchflusses. Es handelt sich um ein 2/2-Wege-Ventil mit NC-Funktion (normally closed – im Ruhezustand geschlossen), das bei Anlegen einer Versorgungsspannung von 24 V DC öffnet. Das Ventil ist für industrielle Dampfverteilungen mit einem Betriebsdruck von 0–5 bar und einer maximalen Medientemperatur von 130 °C ausgelegt.
Das Ventil S2073 wird überall dort eingesetzt, wo der Dampfdurchfluss in industriellen Verteilungen automatisch geregelt werden muss – beispielsweise in der Lebensmittelindustrie, der Textilproduktion, der chemischen Industrie oder in dampfbeheizten Heizsystemen. Das BSP-3/8"-Gewinde und die kompakten Abmessungen ermöglichen den direkten Einbau in bestehende Rohrleitungen ohne Anpassungen. Das Ventil kann in beliebiger Einbaulage installiert werden, ohne die Funktion zu beeinträchtigen.
Das Ventilgehäuse besteht aus Messing, die Innenteile – Sitz, Kern und Federn – aus Edelstahl. Die Dichtung besteht aus EPDM, das gegen Dampf und Heißwasser beständig ist. Der Schattierungsring der Spule besteht aus Kupfer gemäß EN 12735-1. Die Spule der Isolationsklasse H (180 °C gemäß IEC 85) ist mit Polyester-Glasfaser imprägniert, was eine hohe Beständigkeit im Dauerbetrieb ED 100 % gewährleistet. Die Schutzart IP 65 schützt die elektrischen Teile vor Feuchtigkeit und Staub; auf Anfrage ist eine Ausführung in IP 68 erhältlich.
Technische Parameter:
Ja, das Ventil S2073 ist speziell für Dampf ausgelegt (Sattdampf und überhitzter Dampf). Die maximale Medientemperatur beträgt 130 °C und der maximale Betriebsdruck 5 bar. Die EPDM-Dichtung und die Innenteile aus Edelstahl sind für diese Bedingungen geeignet.
Das Ventilgehäuse kann in beliebiger Lage montiert werden, ohne die Funktion zu beeinträchtigen. Die Spule sollte jedoch senkrecht nach oben ausgerichtet sein. Diese Bedingung ist im technischen Datenblatt des Herstellers angegeben.
Das Ventil ist mit einem standardmäßigen 3-poligen Stecker DIN 46340 (DIN 43650) gemäß ISO 4400 / EN 175301-803 Form A für Kabel mit einem Durchmesser von 6–8 mm ausgestattet. Auf Anfrage ist ein Stecker mit LED-Anzeige oder PWM-Steckdose erhältlich.
Ja, der Hersteller empfiehlt, die Magnetventile der Baureihe S2073 zusammen mit einem Filter zu verwenden. Der Filter schützt das Ventil vor Verunreinigungen in der Rohrleitung, die die Dichtung beschädigen oder ein unvollständiges Schließen verursachen könnten.
Ja, die Ventile der Baureihe S2073 erfüllen die Anforderungen der Druckgeräterichtlinie PED (97/23/EC) und der Niederspannungsrichtlinie LVD (2006/95/EC).
