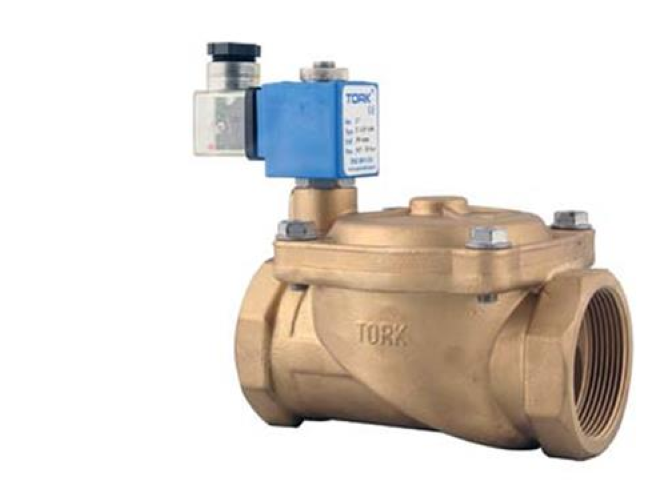

Magnetventil für Heizöl Tork T-Y408 G2" ist ein direkt betätigtes Messingventil für Brennöle und Schweröle. Normalerweise geschlossen, servogesteuert, mit Viton-Dichtung. Max. Druck 12 bar, Kv 450 l/min. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 2" |
| Dichtung | Viton |
| Druckbereich | 0,5...12 bar |
| Funktion | Ohne Spannung geschlossen |
| Medientemperatur | -10...160 °C |
| Medium | Heizöl |
| Nennweite | DN 50 |
| Gewicht | 0.00 kg |
Tork T-Y408 G2" ist ein 2/2-Wege-Magnetventil der Baureihe S4010 für Heizöle und Brennstoffe. Das Ventil ist stromlos geschlossen (NC), servogesteuert und wird ohne Spule geliefert – die Spule wählen Sie je nach gewünschter Versorgungsspannung separat aus. Das Gehäuse besteht aus Messing, die Innenteile aus Edelstahl, die Dichtung aus Viton.
Das Ventil S4010 in Gewindeausführung G2" ist für den Einbau in Brennstoffleitungen für Heizöle vorgesehen – typischerweise bei Industriebrennern, Kesseln für Schwerheizöl oder Mazut sowie in Versorgungsleitungen von Brennstofftanks. Es eignet sich überall dort, wo ein elektrisch gesteuertes Schließen oder Öffnen der Brennstoffleitung erforderlich ist, ohne dass eine dauerhafte Spannungsversorgung zum Halten des geschlossenen Zustands notwendig ist. Das Ventil kann in beliebiger Einbaulage montiert werden, empfohlen wird jedoch eine senkrechte Spulenlage.
Das Ventil arbeitet nach dem Servoprinzip mit einem Mindestdifferenzdruck von 0,5 bar – das Medium unterstützt selbst das Öffnen der Membran, sodass die Leistungsaufnahme der Spule niedrig bleibt (15–24 VA / 18 W). Das Gehäuse ist aus Messing mit BSP-G2"-Gewinde gefertigt (auf Anfrage NPT), die Innenteile und Federn bestehen aus Edelstahl. Die Viton-Dichtung ermöglicht eine Medientemperatur bis +160 °C. Der Öffnungsdurchmesser beträgt 46 mm, der Durchflusskoeffizient Kv erreicht 450 l/min bei max. 12 bar. Schutzart der Spule IP65 (auf Anfrage IP68), Isolationsklasse H (180 °C). Elektrischer Anschluss über Steckverbinder DIN 43650 Form A.
Technische Parameter:
Das Ventil der Baureihe S4010 ist als System aus Ventilkörper + Spule konstruiert, wobei Spulen für verschiedene Versorgungsspannungen (12–230 V AC/DC) verfügbar sind. Der separate Verkauf ermöglicht die Auswahl genau der Spule, die zur Versorgung in Ihrem Schaltschrank passt, oder den einfachen Austausch der Spule im Störungsfall, ohne das gesamte Ventil aus der Rohrleitung demontieren zu müssen.
Das Ventil G2" arbeitet nach dem Servoprinzip – zum Öffnen der Membran nutzt es den Differenzdruck des Mediums. Der Mindestbetriebsdruck beträgt daher 0,5 bar (ΔP). Wenn Ihr Kreislauf mit geringerem oder keinem Differenzdruck arbeitet, muss ein direktgesteuertes Ventil (direct acting, ΔP = 0) gewählt werden, das in kleineren Größen der Baureihe S4010 (G1/8"–G1/4") verfügbar ist.
Die Baureihe S4010 ist primär für Brennstoffe und Heizöle ausgelegt (Kennzeichnung FUEL). Die Viton-Dichtung ist beständig gegenüber einem breiten Spektrum an Erdölprodukten und Kohlenwasserstoffen. Der Einsatz mit anderen Medien (Wasser, Dampf, Gase) ist vom Hersteller für diese Baureihe nicht freigegeben – für solche Medien bietet TORK spezialisierte Ventilbaureihen an. Prüfen Sie stets die chemische Verträglichkeit der Dichtung mit dem jeweiligen Medium.
Ja, der Hersteller weist ausdrücklich darauf hin. Magnetventile der Baureihe S4010 sind grundsätzlich mit einem Filter in der Medienzuleitung zu installieren. Verunreinigungen und Feststoffpartikel im Öl können die Pilotbohrung blockieren oder die Dichtung beschädigen, was zu Undichtigkeiten oder Funktionsstörungen des Ventils führt. Empfohlen wird ein Siebfilter mit einer Maschenweite, die der Viskosität des verwendeten Öls entspricht.
