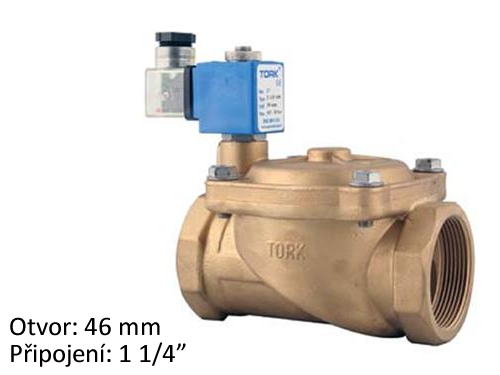

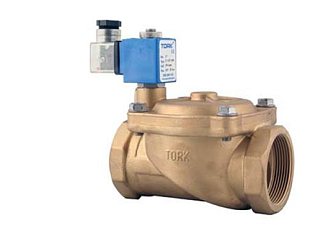

Magnetventil für Heizöl TORK T-Y 406 DN32, Öffnung 46 mm, 230 VAC, Anschluss 1 1/4", Druck 0,5–16 bar, stromlos geschlossen. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | 1 1/4" |
| Anschlusstyp | Innengewinde |
| Atex | Nein |
| Dichtung | Viton |
| Druck | 0,5 - 12 bar |
| Funktion | Ohne Spannung geschlossen |
| Medientemperatur | 160 °C |
| Medium | Öl |
| Nennweite | DN 32 |
| Schutzart IP | IP 65 |
| Stromversorgung | 230 V Wechselstrom |
| Gewicht | 1.60 kg |
Magnetventil TORK T-Y 406 DN 32 (Typbezeichnung S4010.06) ist ein Solenoid-Absperrventil für Heizöl und andere nicht aggressive Flüssigkeiten mit Innengewinde 1 1/4". Im stromlosen Zustand ist das Ventil geschlossen, es öffnet durch Anlegen von 230 VAC an die Spule. Es gehört zu den indirekt (servo-)gesteuerten Ventilen – zum Öffnen benötigt es eine Mindestdruckdifferenz von 0,5 bar zwischen Ein- und Ausgang.
Das Ventil ist für industrielle Anlagen sowie Heizsysteme mit nicht aggressiven Flüssigkeiten und Dampf bestimmt. Es eignet sich problemlos für Heizöl, Hydrauliköl, leichtes Heizöl (Typ 2E), überhitztes Wasser und Dampf bis 160 °C. Die maximale Viskosität des Mediums beträgt 5 °E (~37 cSt). Typische Einsatzbereiche sind Heizölkesselanlagen, Brennstoffleitungen, Hydraulikkreisläufe und Dampfsysteme, in denen die Flüssigkeitszufuhr fernbetätigt geregelt oder automatisch abgesperrt werden muss. Für aggressive Medien (Säuren, Gase, konzentrierte Chemikalien) ist das Ventil nicht geeignet – weder das Messinggehäuse noch die Viton-Dichtung würden diesen standhalten.
Das Ventil arbeitet im NC-Betrieb (normally closed, stromlos geschlossen): Sobald die Spule nicht bestromt ist, hält eine innere Feder das Ventil geschlossen. Zum Öffnen muss eine Spannung von 230 VAC angelegt werden. Bei Stromausfall oder Notabschaltung wird die Flüssigkeitszufuhr automatisch abgesperrt, was für die Sicherheit von Öl- und Dampfleitungen wichtig ist.
TORK T-Y 406 gehört zu den indirekt (servo-)gesteuerten 2/2-Wege-Ventilen und benötigt daher für ein zuverlässiges Öffnen eine Mindestdruckdifferenz von 0,5 bar zwischen Ein- und Ausgang. Die Reaktionszeit beträgt 400 ms beim Öffnen und 1000 ms beim Schließen. Der Arbeitsdruckbereich liegt bei 0,5–12 bar.
Gehäuse und Deckel des Ventils bestehen aus geschmiedetem Messing MS 58 (DIN 17673), die entscheidenden Innenteile aus Edelstahl – Kolben AISI 430, Führungsrohr AISI 304 und Federn AISI 302. Die Viton-Dichtung ist für Temperaturen von -10 bis +160 °C ausgelegt und beständig gegen Öle sowie überhitztes Wasser.
Die Spule hat die Isolationsklasse H (180 °C), eine Einschaltdauer von 100 % und die Schutzart IP 65 (auf Anfrage IP 68). Der Steckverbinder entspricht der Norm ISO 4400 / EN 175301-803 (Form A, Kabel Ø 6–8 mm) und ist auf Anfrage auch mit LED zur optischen Statuskontrolle erhältlich.
Achtung: Durch Betrieb, Medientemperatur und Spannungsversorgung der Spule kann die Oberfläche der Spule sehr heiß werden – bei Handhabung während des Betriebs Handschutz verwenden.
Das Ventilgehäuse kann in beliebiger Lage montiert werden, aber die Spule muss senkrecht stehen (Achse nach oben) – niemals unterhalb der Ventilachse. Das Ventil in Durchflussrichtung montieren, die durch den Pfeil auf der Unterseite des Gehäuses gekennzeichnet ist.
Vor dem Ventil einen Filter für mechanische Verunreinigungen einbauen – der Ventilsitz ist empfindlich gegenüber Schmutzpartikeln im Medium, und grobe Partikel können ihn beschädigen. Bei der ersten Befüllung den Durchfluss langsam öffnen, damit es nicht zu kurzzeitigen Undichtigkeiten am Ausgang kommt. Die Spule kann auch nach dem Anschluss verdreht werden und lässt sich daher an die vorhandenen Platzverhältnisse anpassen.
Das Ventil ist für nicht aggressive Flüssigkeiten bestimmt – Heizöl, Hydrauliköl, leichtes Heizöl (Typ 2E), überhitztes Wasser und Dampf. Die maximale Viskosität des Mediums beträgt 5 °E (~37 cSt). Für aggressive Medien (Säuren, Gase, konzentrierte Chemikalien) darf es nicht verwendet werden, da das Messinggehäuse und die Viton-Dichtung dafür nicht ausgelegt sind.
Die NC-Funktion (normally closed) bedeutet, dass das Ventil im Ruhezustand geschlossen ist. Es öffnet erst, wenn 230 VAC an die Spule angelegt werden. Bei Stromausfall oder Unterbrechung der Spannungsversorgung schließt das Ventil sofort selbsttätig, was das System vor unkontrolliertem Durchfluss schützt und für die Sicherheit von Öl- und Dampfleitungen entscheidend ist.
TORK T-Y 406 ist ein indirekt (servo-)gesteuertes Ventil – zum Öffnen muss der Eingangsdruck mindestens 0,5 bar höher sein als der Ausgangsdruck. Ohne diese Druckdifferenz öffnet das Ventil nicht. In Druckleitungen ist das in der Regel kein Problem, bei drucklosen oder Schwerkraftsystemen muss dies jedoch bei der Auslegung berücksichtigt werden – dort ist ein direktgesteuertes Ventil erforderlich.
Das Ventilgehäuse kann in beliebiger Lage installiert werden – das hat keinen Einfluss auf die Funktion. Die Spule muss jedoch senkrecht mit der Achse nach oben stehen, niemals unterhalb der Ventilachse. Das Ventil muss in der durch den Pfeil auf der Unterseite des Gehäuses gekennzeichneten Durchflussrichtung installiert werden, und vor dem Ventil empfehlen wir den Einbau eines Filters für mechanische Verunreinigungen.
Die Erwärmung der Spule ist eine normale Begleiterscheinung des Betriebs – durch den Stromfluss in der Spule entsteht Wärme. In Kombination mit der Umgebungstemperatur und der Medientemperatur kann die Oberfläche der Spule sehr heiß werden (bei 230 VAC auch über 100 °C). Das ist kein Defekt, aber Vorsicht vor Verbrennungsgefahr – bei Handhabung des Ventils während des Betriebs Handschutz verwenden.
