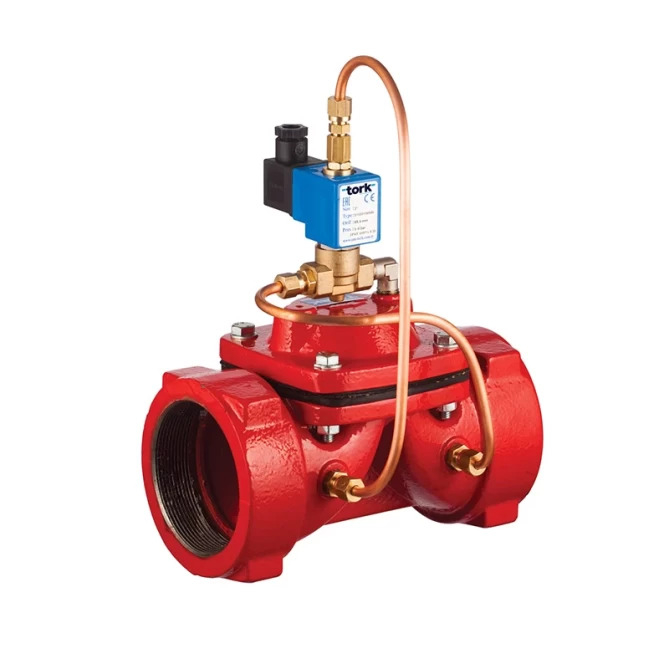

Das Magnetventil für Wasser Tork T-GLH100 G 2½" ist ein servogesteuertes, normalerweise geschlossenes Ventil mit Gusseisengehäuse und NBR-Dichtung. Versorgungsspannung 12 V DC, max. Druck 16 bar, Kv 1266 l/min. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 2 1/2" |
| Betriebstemperatur | -10...80 °C |
| Druckbereich | 1,5...16 bar |
| Funktion | Ohne Spannung geschlossen |
| Medium | Wasser |
| Nennweite | DN 65 |
| Stromversorgung | 12 VDC |
| Gewicht | 0.00 kg |
Tork T-GLH100 G 2½" 12 V DC NC ist ein 2/2-Wege-Magnetventil für Wasser mit vorgesteuerter Ausführung und stromlos geschlossener Funktion (NC). Das Ventil ist für große Rohrleitungsdurchmesser ausgelegt – Anschluss G 2½" mit einem Sitzdurchmesser von 65 mm – und wird über eine 12 V DC-Spule betätigt. Das Gehäuse besteht aus Gusseisen, die Innenteile aus Edelstahl und Messing, die Dichtung aus NBR.
Das Ventil T-GLH100 G 2½" ist für industrielle und technische Wasserverteilungen mit hohen Durchflussmengen bestimmt, bei denen eine ferngesteuerte oder automatische Schaltung des Durchflusses erforderlich ist. Es eignet sich für Pumpstationen, Brauchwasserverteilungen, Bewässerungssysteme, industrielle Waschanlagen oder technische Kreisläufe mit gefiltertem Wasser. Mit seiner Größe G 2½" deckt es Anwendungen ab, bei denen kleinere Ventile hinsichtlich der Durchflussleistung nicht ausreichen.
Das Ventil arbeitet nach dem Prinzip der Vorsteuerung – ein kleiner Magnet steuert die Bewegung der Membran, die die Durchflussöffnung öffnet oder schließt. Beim Schließen leitet das Pilotventil den Mediendruck auf die Membran, und dieser hält sie zusammen mit der Feder geschlossen. Beim Öffnen wird die Druckkammer über der Membran entlüftet, und der Leitungsdruck (P1) hebt die Membran an und öffnet den Durchfluss. Voraussetzung für die einwandfreie Funktion ist ein minimaler Betriebsdifferenzdruck von 3,7 bar (für G 2½").
Technische Parameter:
Ja, das Ventil T-GLH100 G 2½" ist vorgesteuert, was bedeutet, dass es zum Öffnen der Membran den Druck des Mediums selbst nutzt. Der minimale Betriebsdifferenzdruck beträgt 3,7 bar. Ist der Druck niedriger oder gleich null, öffnet oder schließt das Ventil nicht zuverlässig. Für Anwendungen mit null oder sehr niedrigem Druck muss ein direktgesteuertes Ventil oder ein Ventil ab 0 bar aus einer anderen Baureihe gewählt werden.
Ja, der Hersteller gibt ausdrücklich an, dass das Ventil nur mit gefilterten Medien verwendet werden darf. Verunreinigungen in der Flüssigkeit können den Pilotkanal verstopfen oder die Membran und den Sitz beschädigen, was zu Undichtigkeiten oder Funktionsstörungen führt. Wir empfehlen, vor dem Ventil einen Schmutzfänger mit geeigneter Maschenweite vorzuschalten.
Das Ventil kann ohne Beeinträchtigung der Funktion in beliebiger Lage montiert werden. Der Hersteller empfiehlt jedoch vorzugsweise eine senkrechte Montage mit nach oben gerichteter Spule, da diese Einbaulage die Belastung der Membran reduziert und die Lebensdauer der inneren Komponenten verlängert.
Die Spulen der Baureihe S1033 sind untereinander austauschbar und in den Spannungsvarianten 12 V, 24 V, 48 V, 110 V und 230 V sowohl in Wechsel- als auch in Gleichstromausführung erhältlich. Eine ATEX- (Ex-geschützte) Spule ist auf Anfrage verfügbar. Der Anschluss ist standardmäßig DIN 43650 / ISO 4400, sodass der Spulenwechsel einfach möglich ist, ohne das Ventil aus der Rohrleitung auszubauen.
Die Ventile der Baureihe Tork S1033 werden in Übereinstimmung mit der Druckgeräterichtlinie 97/23/EC (PED) und der Niederspannungsrichtlinie 2006/95/EC (LVD) hergestellt. Der Anschluss entspricht der Norm ISO 228-1 (BSP-Gewinde G), der Stecker erfüllt ISO 4400 / EN 175301-803. Die Schutzart IP65 ist gemäß ISO 60529 geprüft.
