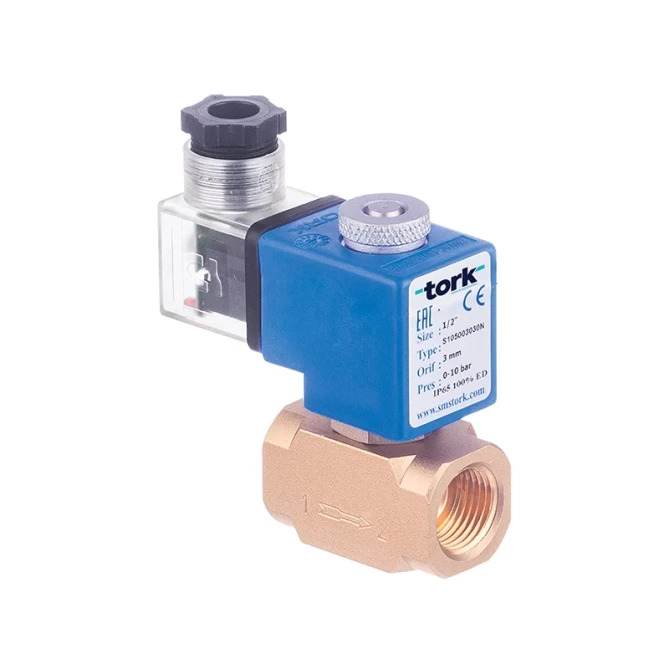

Magnetventil Tork S1050 G1/2" (NC) für Wasser, Luft und Gas. Direktwirkend, arbeitet ab Null Druck. Gehäuse aus Messing, Dichtung NBR. Lieferung ohne Spule, max. Druck 7 bar. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | 1/2" |
| Betriebstemperatur | -20...80 °C |
| Dichtung | NBR |
| Druckbereich | 0...7 bar |
| Funktion | Ohne Spannung geschlossen |
| Medium | Wasser, Luft, Gas |
| Nennweite | DN 15 |
| Gewicht | 0.47 kg |
Tork T-GT103.5 G½" NC NBR ist ein direktgesteuertes 2/2-Wege-Magnetventil in normal geschlossener Ausführung (NC) mit Anschluss G½". Es arbeitet ab null Differenzdruck (ΔP = 0) und benötigt daher keinen Mindestdruck zum Öffnen. Das Ventil wird ohne Spule geliefert – die Spule wählen Sie je nach gewünschter Versorgungsspannung separat aus.
Das Ventil T-GT103.5 ist zur Regelung des Durchflusses von Wasser, Druckluft und technischen Gasen in industriellen und technologischen Rohrleitungssystemen bestimmt. Es eignet sich für Automatisierungslinien, Maschinenanlagen, Kompressorstationen, HVAC-Systeme sowie für Landtechnik und die Lebensmittelindustrie (bei Wahl einer geeigneten Dichtung). Typischerweise wird es überall dort eingesetzt, wo Sie eine elektrische Fernschaltung des Durchflusses in einer G½"-Rohrleitung ohne erforderlichen konstanten Differenzdruck benötigen.
Das Ventilgehäuse ist aus Messing gefertigt, Kern, Kernrohr und Federn bestehen aus Edelstahl – diese Kombination gewährleistet mechanische Festigkeit und Korrosionsbeständigkeit. Die Standarddichtung besteht aus NBR-Gummi. Auf Wunsch ist das Ventil auch mit EPDM-Dichtung (für Heißwasser, Niedertemperaturdampf, Chemikalien) oder VITON-Dichtung (für aggressive Medien und Kohlenwasserstoffe) lieferbar. Der Anschluss ist als Gewinde G½" (BSP nach ISO 228-1) ausgeführt; auf Anfrage ist auch ein NPT-Gewinde verfügbar. Der Spulenstecker entspricht der Norm DIN 43650 (ISO 4400 / EN 175301-803 Form A), für Kabeldurchmesser 6–8 mm. Diese Variante wird ohne Spule geliefert – geeignet als Ersatz für den Ventilkörper oder für Anwendungen, bei denen bereits eine Spule vorhanden ist.
Technische Parameter:
Die Variante ohne Spule (Kennzeichnung .N) ist für Fälle vorgesehen, in denen Sie bereits eine Spule haben oder nur den Ventilkörper austauschen müssen. Die Spule für die Baureihe S1050 wählen Sie entsprechend der Versorgungsspannung Ihrer Anwendung – verfügbar sind Ausführungen für AC 12/24/48/110/230 V und DC 12/24/48/110 V. Alle Spulen sind mit dem Stecker DIN 43650 (ISO 4400 Form A) kompatibel. Tork-Spulen für diese Baureihe finden Sie in der Zubehörkategorie.
Ein normal geschlossenes Ventil (NC) ist im spannungslosen Zustand geschlossen – der Durchfluss wird erst geöffnet, wenn elektrische Spannung an die Spule angelegt wird. Diese Variante ist für die meisten Anwendungen sicherer: Bei Stromausfall bleibt das Medium abgesperrt. Ein normal offenes Ventil (NO) lässt dagegen im spannungslosen Zustand Durchfluss zu und schließt beim Einschalten – es wird dort gewählt, wo der Durchfluss auch bei Stromausfall sichergestellt sein muss (z. B. Kühlkreisläufe, Notentlüftung).
Ja. Direktgesteuerte Ventile der Baureihe S1050 sind für den Betrieb ab null Differenzdruck (ΔP = 0) ausgelegt. Sie öffnen ausschließlich durch die elektromagnetische Kraft der Spule, nicht mithilfe des Mediendrucks. Das ist vorteilhaft bei Anwendungen mit niedrigem oder schwankendem Druck, in Schwerkraftleitungen oder dort, wo der Druck in der Rohrleitung variiert. Der maximale Betriebsdruck beträgt 7 bar bei einer Orifice von 5 mm (Bestellnummer S1050.03.050).
Die Standarddichtung aus NBR ist für Wasser, Luft, Mineralöle und neutrale Gase geeignet. Für Heißwasser, schwache Säuren, Laugen oder Anwendungen in der Lebensmittelindustrie empfehlen wir eine EPDM-Dichtung – auf Anfrage. Für aggressive Medien, Erdölderivate oder organische Lösungsmittel wählen Sie eine VITON-Dichtung (FKM) – ebenfalls auf Anfrage. Geben Sie bei der Bestellung den gewünschten Dichtungstyp an; die Standardausführung dieses Produkts ist mit NBR ausgestattet.
Der Hersteller gibt die Konformität mit der Druckgeräterichtlinie (PED) und der Niederspannungsrichtlinie (LVD) an. Das Datenblatt verweist auf ältere Bezeichnungen der Richtlinien (97/23/EG und 2006/95/EG) – aktuell gültig sind PED 2014/68/EU und LVD 2014/35/EU. Prüfen Sie das aktuelle Zertifikat beim Lieferanten oder direkt beim Hersteller SMS Tork, wenn Sie einen Konformitätsnachweis für ein konkretes Projekt benötigen.
