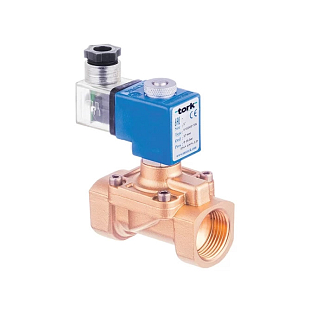

Magnetventil Tork T-GZ102 G3/8" für Wasser, Luft und Gas, normalerweise geschlossen, servogesteuert, mit EPDM-Dichtung. Lieferung ohne Spule. Max. Druck 16 bar, Medientemperatur bis +130 °C. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | 3/8" |
| Betriebstemperatur | -20...80 °C |
| Dichtung | NBR |
| Druckbereich | 0,15...16 bar |
| Funktion | Ohne Spannung geschlossen |
| Medium | Wasser, Luft, Gas |
| Nennweite | DN 10 |
| Gewicht | 0.70 kg |
Tork T-GZ102 G3/8" ist ein 2/2-Wege-Magnetventil, normal geschlossen, mit vorgesteuerter Betätigung der Baureihe S1020, ausgelegt für Wasser, Luft und Gase. Das Ventil wird ohne Spule geliefert – dadurch kann die Versorgungsspannung je nach konkreter Anwendung gewählt und die Spule im Betrieb einfach ausgetauscht werden. Das Messinggehäuse mit EPDM-Dichtung gewährleistet eine Medientemperatur von bis zu +130 °C.
Das Ventil S1020.02 kommt überall dort zum Einsatz, wo der Durchfluss von Wasser, Luft oder Gas in einer G3/8"-Rohrleitung automatisch geregelt werden muss. Typische Anwendungen sind Industriemaschinen und Fertigungslinien, Reinigungs- und Spülstationen, Kompressoren, Lüftungstechnik oder Prozessleitungen in der Chemie- und Lebensmittelindustrie. Die EPDM-Dichtung prädestiniert es insbesondere für Anwendungen mit Heißwasser, Niederdruckdampf oder chemisch aggressiveren Medien, bei denen NBR nicht geeignet wäre. Die Ausführung ohne Spule (Variante .125) ist vorteilhaft bei zentraler Steuerung, wenn die Art der Spannungsversorgung erst bei der Installation festgelegt wird, oder beim Austausch einer beschädigten Spule, ohne dass das gesamte Ventil ersetzt werden muss.

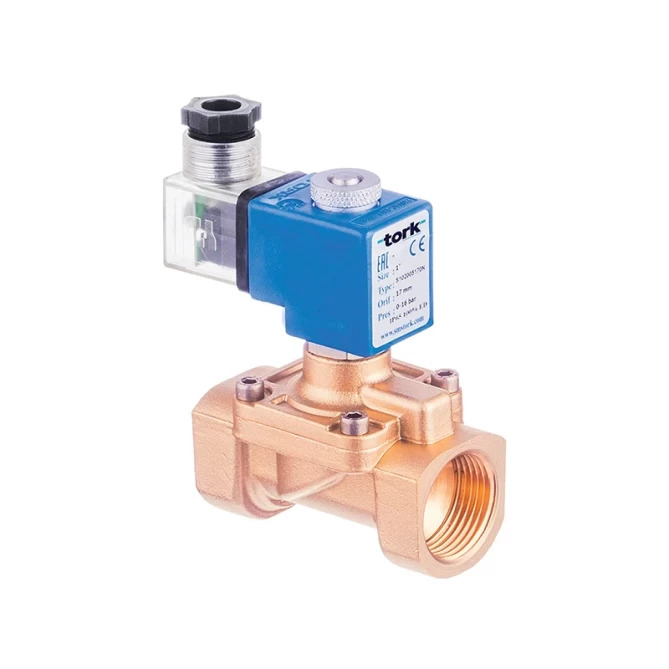

Das Ventilgehäuse besteht aus Messing, die Innenteile (Sitz, Kern, Federn) aus Edelstahl – eine Kombination, die Beständigkeit gegen Korrosion und mechanischen Verschleiß gewährleistet. Die EPDM-Dichtung deckt einen Medientemperaturbereich von –30 bis +130 °C ab und ist für Heißwasser, Dampf, verdünnte Säuren sowie Laugen geeignet. Der Schattierungsring besteht aus Kupfer gemäß EN 12735-1. Die vorgesteuerte Betätigung (ΔP min. 0,15 bar) sorgt für zuverlässiges Öffnen und Schließen bei geringer Leistungsaufnahme der Spule. Das Ventil kann in beliebiger Einbaulage installiert werden, ohne die Funktion zu beeinträchtigen; die Spule muss senkrecht ausgerichtet sein. Der Steckverbinder DIN 43650 (ISO 4400 / EN 175301-803 Form A) ermöglicht den schnellen Anschluss jeder kompatiblen Spule der Baureihe C400. Die Schutzart IP65 schützt den elektrischen Teil vor dem Eindringen von Staub und Strahlwasser, auf Anfrage ist Schutzart IP68 erhältlich.
Technische Parameter:
Die Variante .125 (ohne Spule) ermöglicht die unabhängige Wahl der Versorgungsspannung entsprechend dem Steuerungssystem der Installation – dasselbe Ventilgehäuse kann somit mit AC- und DC-Spulen im Bereich von 12–230 V betrieben werden. Für das Ventil sind Spulen der Baureihe C400 vorgesehen (z. B. C40024VAC15VA für 24 V AC oder C40024VDC18W für 24 V DC). Die Spule wird auf den Kern aufgesetzt und mit einer Mutter gesichert – der Austausch dauert nur wenige Minuten, ohne dass die Rohrleitung demontiert werden muss. Bei der Bestellung der Spule geben Sie immer die Versorgungsspannung und die Frequenz an.
Das Ventil S1020.02 arbeitet mit vorgesteuerter Betätigung – das Öffnen der Membran erfolgt durch den Druckunterschied zwischen Ein- und Ausgang. Der Mindestdifferenzdruck von 0,15 bar muss daher stets vorhanden sein; bei geringerem oder keinem Differenzdruck (ΔP = 0) öffnet das Ventil nicht zuverlässig. Wenn Ihre Anwendung mit einem Druck nahe null oder mit ausgeglichenen Drücken auf beiden Seiten arbeitet (z. B. Schwerkraftsysteme, freier Auslauf), muss ein direktgesteuertes Ventil (Direct Acting, ΔP = 0) gewählt werden – z. B. aus der Baureihe S1020.00/01.
Die EPDM-Dichtung (–30 °C … +130 °C) ist für Heißwasser, Niederdruckdampf, verdünnte Säuren, Laugen und viele industrielle Lösungen geeignet. Ungeeignet ist sie für Mineralöle, kohlenwasserstoffbasierte Kraftstoffe und die meisten organischen Lösungsmittel – für diese Medien sollte Viton gewählt werden (–20 °C … +160 °C). NBR (–20 °C … +80 °C) ist die Standardwahl für Luft, neutrales Wasser und leichte Öle bei üblichen Temperaturen und bietet den niedrigsten Preis. Bei Zweifeln hinsichtlich der Medienverträglichkeit sollte die chemische Beständigkeit von EPDM mit dem Hersteller oder Lieferanten abgestimmt werden.
Das Ventilgehäuse kann in beliebiger Lage in die Rohrleitung eingebaut werden – horizontal, vertikal oder geneigt – ohne Einfluss auf Funktion und Dichtheit. Die einzige Einschränkung betrifft die Spule: Diese muss senkrecht ausgerichtet sein (Spulenkern vertikal), damit die korrekte Rückkehr des Kerns in die Ruhestellung durch die Schwerkraft gewährleistet ist. Der Hersteller empfiehlt außerdem den Einbau eines Filters vor dem Ventil, um eine Verschmutzung des Sitzes durch Verunreinigungen aus der Rohrleitung zu vermeiden.
Die Ventile der Baureihe S1020 werden laut Datenblatt in Übereinstimmung mit der Druckgeräterichtlinie PED geführt (im Datenblatt zitiert als 97/23/EC – aktuell gültig ist 2014/68/EU) sowie mit der Niederspannungsrichtlinie LVD (zitiert als 2006/95/EC – aktuell gültig ist 2014/35/EU). Die Schutzart IP65 entspricht der Norm ISO 60529. Die Isolationsklasse H der Spule (180 °C) basiert auf IEC 85. Gewindeanschluss BSP gemäß ISO 228-1. Die genaue Nummer des PED-Zertifikats und die aktuelle CE-Konformitätserklärung sind beim Lieferanten anzufordern.
