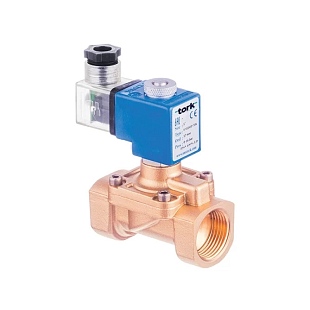

Magnetventil Tork T-GZ103 G1/2" für Wasser, Luft und Gas. Normalerweise geschlossen, servogesteuert, Dichtung NBR. Lieferung ohne Spule. Max. Druck 16 bar, min. 0,15 bar. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1/2" |
| Betriebstemperatur | -20...80 °C |
| Dichtung | NBR |
| Druckbereich | 0,15...16 bar |
| Funktion | Ohne Spannung geschlossen |
| Medium | Wasser, Luft, Gas |
| Nennweite | DN 15 |
| Gewicht | 0.00 kg |
Tork T-GZ103 G1/2" ist ein 2/2-Wege-Magnetventil für Wasser, Luft und Gas. Es handelt sich um eine servogesteuerte, normal geschlossene Ausführung (NC) mit NBR-Dichtung, geliefert ohne Spule – die Spule wählen Sie je nach Versorgungsspannung und gewünschter Schutzart separat aus.
Das Ventil der Serie S1020 (T-GZ103) ist für industrielle und gewerbliche Anwendungen bestimmt, bei denen der Durchfluss von Wasser, Luft oder Gas ferngesteuert geschaltet werden muss. Typische Einsatzbereiche sind Leitungen für Prozesswasser, pneumatische Kreisläufe, Bewässerungssysteme oder als Absperrglied in Industriemaschinen. Dank des G1/2"-BSP-Anschlusses und des kompakten Messinggehäuses lässt es sich einfach in gängige Rohrleitungssysteme integrieren.
Das Ventilgehäuse besteht aus Messing, die Innenteile (Sitz, Kern, Federn) aus Edelstahl. Die NBR-Dichtung ist für Betriebstemperaturen von –20 °C bis +80 °C geeignet. Die Servosteuerung ermöglicht den Betrieb bei einem Mindestdifferenzdruck von 0,15 bar bei einem Bohrungsdurchmesser von 14,5 mm und einem Durchflusskoeffizienten Kv = 62 l/min. Das Ventil ist mit einem Standardstecker DIN 43650 (ISO 4400 / EN 175301-803 Form A) zum Anschluss beliebiger Spulen der Serie C400 ausgestattet. Die Schutzart ohne Spule hängt von der gewählten Spule ab – Standardspulen erreichen IP65.
Technische Parameter:
Die Ausführung ohne Spule (Suffix .N in der Bestellnummer) ermöglicht es, die Spule exakt entsprechend der Versorgungsspannung Ihrer Anlage und der gewünschten Schutzart auszuwählen. Für das Ventil S1020.03 sind Spulen der Serie C400 mit DIN-43650-Stecker geeignet – verfügbar für AC 12/24/48/110/230 V oder DC 12/24/48/110 V. Standardspulen haben eine Leistung von 15 VA (AC) bzw. 18 W (DC), Isolationsklasse H und Schutzart IP65. Bitte bestellen Sie die Spule separat und geben Sie bei der Bestellung die Spannung an.
Das Ventil G1/2" und die größeren Baugrößen der Serie S1020 sind servogesteuert – zum Öffnen nutzen sie den Druck des Mediums selbst. Deshalb benötigen sie einen Mindestdifferenzdruck von mindestens 0,15 bar zwischen Ein- und Ausgang. Für Anwendungen ohne dauerhaften Druckunterschied (ΔP = 0) sind die direktgesteuerten Varianten S1020.00 und S1020.01 (G1/8", G1/4") vorgesehen.
Die NBR-Dichtung ist für neutrales Wasser, Luft und Gas im Temperaturbereich von –20 °C bis +80 °C geeignet. Für Heißwasser oder Dampf empfehlen wir die Variante mit EPDM (bis +130 °C). Für aggressive chemische Medien oder Kohlenwasserstoffe ist eine Ausführung mit Viton erhältlich (bis +160 °C). Alles auf Anfrage – bei der Bestellung genügt die Angabe des gewünschten Dichtungstyps.
Das Ventilgehäuse kann in beliebiger Lage montiert werden – die Einbaulage beeinflusst seine Funktion nicht. Die Spule muss senkrecht ausgerichtet sein (Spulenachse vertikal), andernfalls drohen eine Beeinträchtigung des Magnetkreises und eine verminderte Schaltsicherheit. Außerdem wird empfohlen, vor dem Ventil einen Filter zu installieren, damit keine Verunreinigungen auf den Ventilsitz gelangen.
