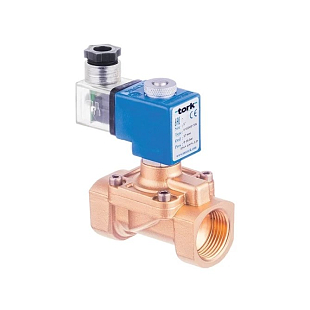

Magnetventil Tork S1020 G3/4" mit Viton-Dichtung ist ein servogesteuertes 2/2-Wege-NC-Ventil für Wasser, Luft und Gas. Versorgungsspannung 24 V AC, Messinggehäuse. Druck 0,15–16 bar, Kv 85 l/min. Mehr Informationen
Standardlieferung: 2-3 Werktage. Expresslieferung: 1-2 Werktage.
| Anschlussgröße | 3/4" |
| Dichtung | Viton, NBR, EPDM |
| Druckbereich | 0,5...16 bar |
| Funktion | Ohne Spannung geschlossen |
| Nennweite | DN 20 |
| Schutzart IP | IP 68, IP 65 |
| Stromversorgung | 24 V Wechselstrom |
| Temperatur | -20...80 °C |
| Gewicht | 0.00 kg |

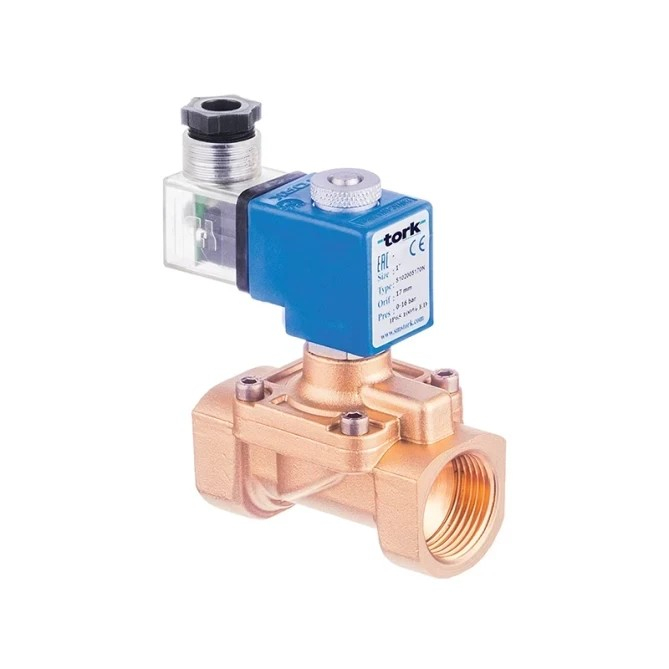

Das Magnetventil Tork S1020 G3/4" (T-GZ104) ist ein normalerweise geschlossenes (NC) 2/2-Wege-Magnetventil mit Messinggehäuse für Wasser, Luft und Gas. Das servogesteuerte Funktionsprinzip gewährleistet ein zuverlässiges Schalten bei Betriebsdrücken von 0,15–16 bar. Die Viton-Dichtung ermöglicht den Einsatz mit Medien bis +160 °C und ist gegen eine Vielzahl chemisch aggressiver Stoffe beständig.
Das Ventil S1020 G3/4" kommt überall dort zum Einsatz, wo der Durchfluss von Wasser, Druckluft oder Gas fernbetätigt oder automatisch geschaltet werden muss. Typische Anwendungen sind industrielle Prozesswasserleitungen, Kühlkreisläufe, pneumatische Systeme, Kläranlagen und Gasinstallationen. Die Viton-Dichtung macht es zur geeigneten Wahl für Anwendungen mit höherer Medientemperatur oder mit Medien, die Standard-NBR angreifen würden – beispielsweise Kohlenwasserstoffe, Öle oder Mineralölprodukte. Die Montage ist in beliebiger Einbaulage ohne Funktionseinschränkung möglich.
Das Ventilgehäuse besteht aus Messing, die Innenteile (Sitz, Kernrohr, Federn) aus korrosionsbeständigem Edelstahl. Die Spule der Isolationsklasse H (180 °C) mit Polyester-Glas-Imprägnierung ist für Dauerbetrieb ED 100 % ausgelegt. Der elektrische Anschluss erfolgt über einen Standardstecker DIN 43650 (ISO 4400 / EN 175301-803 Form A) für Kabeldurchmesser 6–8 mm – ein Stecker mit LED-Anzeige ist auf Anfrage erhältlich. Die Schutzart IP65 schützt die Spule vor Staub und Strahlwasser; für Umgebungen mit Eintauchen ist auf Anfrage IP68 verfügbar. Gewindeanschluss G3/4" (BSP) nach ISO 228-1; auf Bestellung NPT.
Technische Parameter (S1020 G3/4", Viton, 24 V AC):
Das Ventil G3/4" arbeitet nach dem servogesteuerten Prinzip – zum Öffnen des Sitzes nutzt es den Druck des Mediums selbst. Der Druckunterschied zwischen Ein- und Ausgang muss mindestens 0,15 bar betragen, damit der Anker korrekt angehoben wird. Wenn Sie ein Schalten bei null oder sehr geringem Differenzdruck (ΔP = 0) benötigen, wählen Sie die direktgesteuerte Variante S1020 mit kleinerem Durchmesser (G1/8" oder G1/4").
Viton (FKM) ist ein Fluorelastomer mit ausgezeichneter Beständigkeit gegenüber Kohlenwasserstoffen, Mineralölprodukten, Ölen, Kraftstoffen und einer Vielzahl aggressiver Chemikalien. Der Temperaturbereich von –20 °C bis +160 °C prädestiniert es auch für heiße Flüssigkeiten. Wenn Sie mit Wasserdampf oder Medien im Lebensmittelbereich arbeiten, sollten Sie eine Variante mit EPDM-Dichtung in Betracht ziehen. Für starke Säuren oder spezielle Chemikalien ist eine Variante mit PTFE-Dichtung erhältlich.
Das Ventilgehäuse kann in jeder beliebigen Lage ohne Funktionseinschränkung montiert werden. Die Spule sollte jedoch senkrecht ausgerichtet sein (mit dem Stecker nach oben) – der Hersteller gibt dies als empfohlene Position für optimale Kühlung und Lebensdauer der Wicklung an. Eine waagerechte oder schräge Montage der Spule ist technisch möglich, kann jedoch im Dauerbetrieb zu einer höheren Erwärmung führen.
Die Standardausführung hat die Schutzart IP65, die vor Staub und Strahlwasser schützt. Für Anwendungen mit dauerhaftem Eintauchen oder intensiver Reinigung (Hochdruckreinigung) ist auf Anfrage eine Ausführung in IP68 erhältlich. Wenn Sie die Installation in explosionsgefährdeter Umgebung planen, kann das Ventil auf Bestellung mit ATEX-Spule (ex-geschützt) geliefert werden.
Ja. Die Serie S1020 ist mit einer ganzen Reihe standardmäßiger Versorgungsspannungen erhältlich: AC 12 V, 24 V, 48 V, 110 V, 230 V (15 VA oder 24 VA) sowie DC 12 V, 24 V, 48 V, 110 V (18 W). Auf Anfrage sind auch Sonderspannungen lieferbar. Der Stecker ist bei allen Varianten identisch (DIN 43650 / Form A), sodass ein Spulenwechsel auch vor Ort einfach möglich ist – bitte geben Sie die Versorgungsspannung bei der Bestellung an.
