Magnetventil Tork S1060 G3/8" mit EPDM-Dichtung für Wasser, Luft und Gas. Normalerweise geschlossen, servogesteuert, 12 V DC. Betriebsdruck 0,35–12 bar, Kv 48 l/min. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 3/8" |
| Betriebstemperatur | -20...160 °C |
| Dichtung | Viton |
| Druckbereich | 0,35...12 bar |
| Funktion | Ohne Spannung geschlossen |
| Medium | Wasser, Luft, Gas |
| Nennweite | DN 10 |
| Schutzart IP | IP 65 |
| Stromversorgung | 12 VDC |
| Gewicht | 0.00 kg |

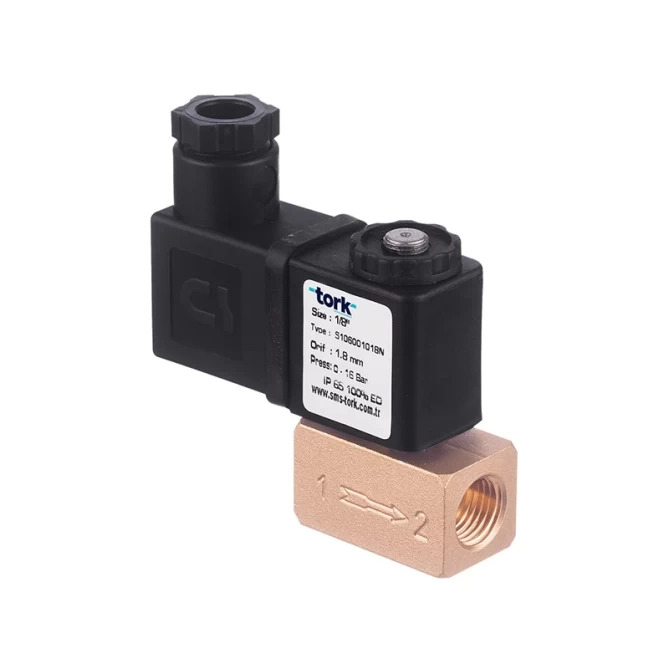

Das Magnetventil Tork T-MI102 3/8" NC EPDM ist ein 2/2-Wege-Magnetventil mit Servosteuerung in Messingausführung, bestimmt zum Schalten des Durchflusses von Wasser, Luft und Gas. Es wird mit 12 V DC Gleichspannung versorgt und bleibt im Ruhezustand geschlossen (normal geschlossen, NC). Es gehört zur Serie S1060, die Gewindegrößen von G1/8" bis G3/4" abdeckt.
Das Ventil ist für industrielle und technische Anwendungen ausgelegt, bei denen der Durchfluss von Flüssigkeiten oder Gasen fernbetätigt oder automatisch geschaltet werden muss. Typische Einsatzbereiche sind Bewässerungssysteme, industrielle Waschanlagen, pneumatische Leitungen, Gasanlagen oder Anwendungen in der Lebensmittelindustrie, in denen eine EPDM-Dichtung gefordert ist, die gegenüber aggressiven Medien und höheren Temperaturen beständig ist. Dank des kompakten Gehäuses und der Möglichkeit zur Montage in beliebiger Einbaulage lässt es sich problemlos in bestehende Leitungen mit G3/8"-Gewinde integrieren.
Das Ventilgehäuse besteht aus Messing, die Innenteile (Sitz, Feder, Kernrohr) aus Edelstahl und Messing. Die Dichtung ist standardmäßig aus EPDM gefertigt, das Temperaturen von −30 °C bis +130 °C standhält und gegenüber Wasser, Dampf und einer Reihe von Chemikalien beständig ist. Die Spule der Isolationsklasse H (180 °C) ist mit Polyester-Glasfaser imprägniert und für Dauerbetrieb ED 100 % ausgelegt. Der elektrische Anschluss erfolgt über einen 3-poligen DIN-43650-Stecker mit Schutzart IP65. Das Ventil arbeitet nach dem Prinzip der Servosteuerung – der minimale Betriebsdruck beträgt 0,35 bar, der maximale 12 bar.
Technische Parameter:
Das Ventil ist servogesteuert und benötigt einen Mindestdifferenzdruck von 0,35 bar. Wenn der Mediendruck niedriger oder gleich null ist, öffnet das Ventil nicht. Für Anwendungen ohne Mindestdruck (ΔP = 0) muss ein direktgesteuertes Ventil aus der Reihe S1060 G1/8"–G1/4" gewählt werden.
Ja. Die Spule ist für Dauerbetrieb ED 100 % ausgelegt, sodass das Ventil ohne Einschränkung dauerhaft geöffnet gehalten werden kann. Die Isolationsklasse H erlaubt eine thermische Belastung der Spule bis 180 °C.
Der Pilotkanal hat einen kleinen Querschnitt, und Verunreinigungen im Medium können ihn verstopfen, wodurch das Ventil nicht mehr reagiert. Der Hersteller empfiehlt daher, vor dem Ventil einen Siebfilter zu installieren. Die maximal zulässige Medienviskosität beträgt 5 °E (~37 cSt).
Die Serie S1060 ist mit Dichtungen aus NBR (−20 °C bis +80 °C, Mineralöle, Luft), EPDM (−30 °C bis +130 °C, Wasser, Dampf, Chemikalien) oder Viton (−20 °C bis +160 °C, aggressive Chemikalien, hohe Temperaturen) erhältlich. Dieses konkrete Produkt ist mit einer EPDM-Dichtung ausgestattet. Auf Anfrage sind auch PTFE- und Ruby-Varianten für Temperaturen bis +160 °C verfügbar.
Die Standardausführung S1060 ist nicht ATEX-zertifiziert. Auf Anfrage liefert der Hersteller die Spule in ATEX-Ausführung (ex-geschützt) – diese Variante muss bei der Bestellung ausdrücklich spezifiziert werden. Für explosionsgefährdete Bereiche darf dieses Ventil ohne spezielle Bestellung nicht verwendet werden.
