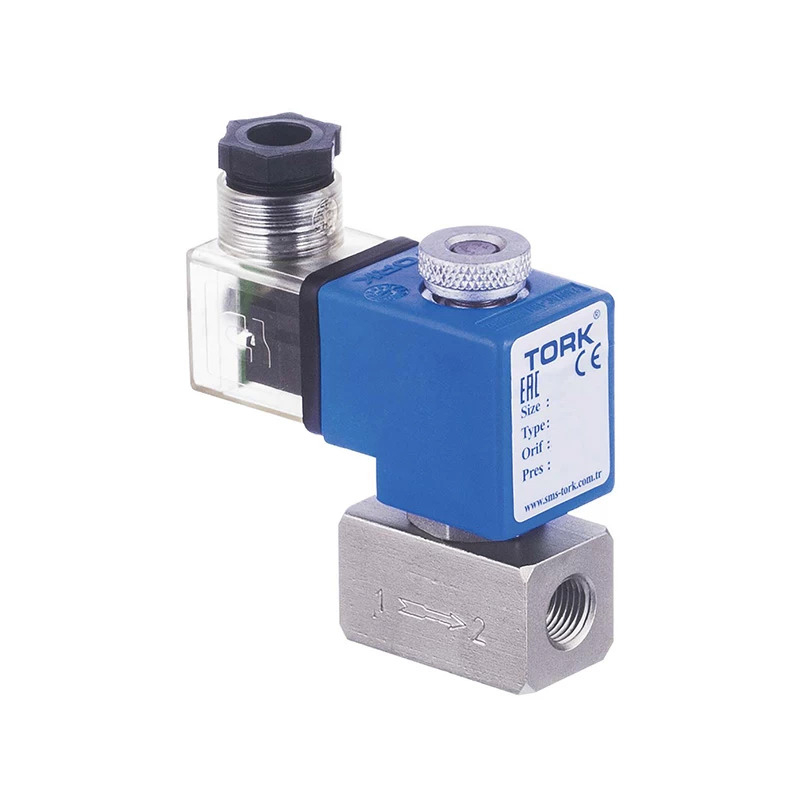

Edelstahl-Magnetventil Tork SS1050 G3/8" mit PTFE-Dichtung für Wasser, Luft, Gas, Säuren und chemische Medien. Normal geschlossen, direktwirkend, ΔP = 0. Max. Druck 5 bar, Temperatur –10 bis +160 °C. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 3/8" |
| Dichtung | PTFE |
| Druckbereich | 0...5 bar |
| Funktion | Ohne Spannung geschlossen |
| Medientemperatur | -10...160 °C |
| Medium | Wasser, Säure, Luft, Chemisches Material, Gas |
| Nennweite | DN 10 |
| Gewicht | 0.00 kg |
Tork SS1050.02.070 ist ein direktgesteuertes 2/2-Wege-Magnetventil mit einem Gehäuse aus Edelstahl AISI 316 in der Ausführung stromlos geschlossen (NC). Das Ventil ist zur Steuerung des Durchflusses von Wasser, Luft, Gasen (Erdgas, LPG, Methan, Butan, Propan) und chemisch aggressiven Medien einschließlich Säuren bestimmt. Es wird ohne Spule geliefert – die Spule ist je nach gewünschter Versorgungsspannung separat zu bestellen.
Das Ventil SS1050 kommt überall dort zum Einsatz, wo der Durchfluss aggressiver oder reiner Medien zuverlässig gesteuert werden muss – in der chemischen Industrie, in der Lebensmittelindustrie, in der Labortechnik, in technischen Gasversorgungen oder als Absperrorgan in industriellen Kläranlagen und Wasseraufbereitungsanlagen. Die Ausführung aus Edelstahl AISI 316 mit PTFE-Dichtung prädestiniert es für den Einsatz mit Medien, die andere Werkstoffe angreifen würden. Die direkte Öffnung ohne erforderlichen Mindestdifferenzdruck (ΔP = 0) ermöglicht den Einsatz auch in Niederdruck- oder Schwerkraftsystemen.
Das Ventilgehäuse und die Innenteile sind aus Edelstahl gefertigt, ebenso Sitz, Kernrohr und Federn – dadurch ist Korrosionsbeständigkeit im gesamten Durchflusskanal gewährleistet. Die PTFE-Dichtung ist für Medientemperaturen von –10 bis +160 °C geeignet und beständig gegen chemisch aggressive Stoffe. Der Schattierungsring besteht aus Kupfer (EN 12735-1). Das Gewinde ist standardmäßig G (BSP) nach ISO 228-1; auf Anfrage ist eine NPT-Ausführung erhältlich. Das Ventil kann in beliebiger Einbaulage montiert werden – die Spule muss senkrecht ausgerichtet sein. Die Schutzart der Spule ist IP65 (auf Anfrage IP68).
Die Spule wird separat bestellt, da sich die Versorgungsspannung von Installation zu Installation unterscheidet. Die Baureihe SS1050 unterstützt AC 12 V, 24 V, 48 V, 110 V und 230 V sowie DC 12 V, 24 V, 48 V und 110 V. Die Wahl der richtigen Spule aus der Baureihe C400 gewährleistet die korrekte Leistung und eine sichere Erwärmung. Die passenden Tork-Spulen finden Sie in der Kategorie Zubehör.
Laut Datenblatt beträgt bei der Variante SS1050.02.070 (7-mm-Öffnung, G3/8") der maximale Druck 5 bar, der minimale Druck 0 bar – das direktgesteuerte Prinzip erfordert keinen Mindestdifferenzdruck. Der Durchflusskoeffizient beträgt Kv = 12,4 l/min.
Die PTFE-Dichtung ist für Medientemperaturen von –10 bis +160 °C geeignet und chemisch beständig gegenüber den meisten Säuren, Laugen und organischen Lösungsmitteln. Sie ist nicht geeignet für konzentrierte Flusssäure und starke Oxidationsmittel bei hohen Temperaturen. Alternativ kann das Ventil mit NBR-Dichtung (bis +80 °C), EPDM (bis +130 °C) oder Viton (bis +160 °C) bestellt werden – die Wahl hängt vom konkreten Medium ab.
Ja, der Hersteller empfiehlt dies. Tork-Magnetventile sind für den Einsatz mit Filter vorgesehen. Die maximale Viskosität des Mediums beträgt 5 °E (ungefähr 37 cSt). Verunreinigungen im Medium können den Sitz beschädigen oder verhindern, dass das Ventil in geschlossener Stellung korrekt abdichtet.
