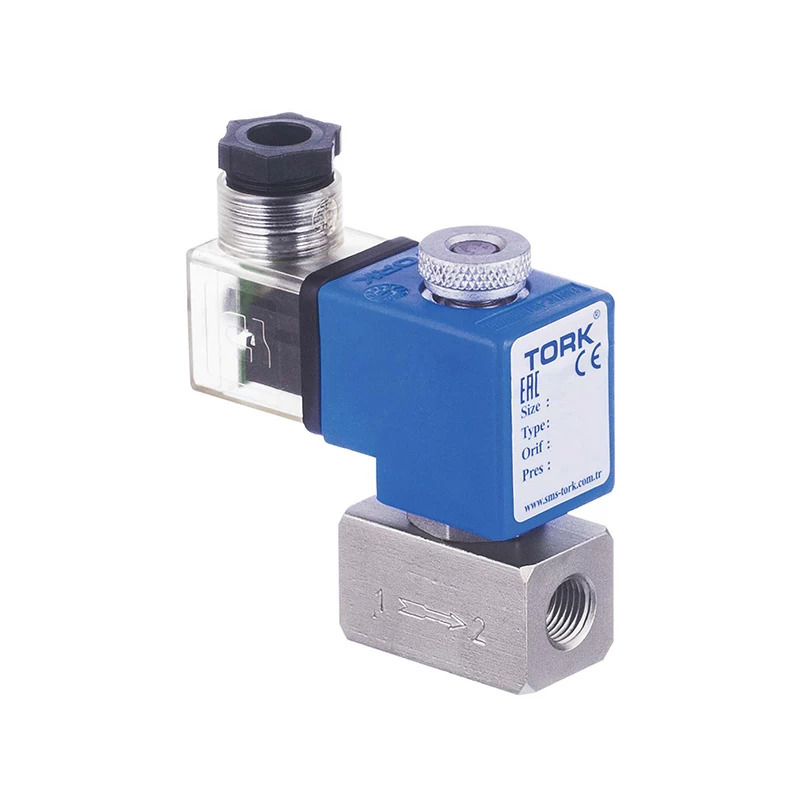

Edelstahl-Magnetventil Tork T-SK603 G1/2" mit PTFE-Dichtung für aggressive Medien, Säuren und Chemikalien. Normal geschlossen, direktwirkend, ΔP=0. Gehäuse aus AISI 316, Betriebstemperatur –10 bis +160 °C. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1/2" |
| Dichtung | PTFE |
| Druckbereich | 0...1 bar |
| Funktion | Ohne Spannung geschlossen |
| Medientemperatur | -10...160 °C |
| Medium | Wasser, Säure, Luft, Chemisches Material, Gas |
| Nennweite | DN 15 |
| Stromversorgung | 230 V Wechselstrom |
| Gewicht | 0.00 kg |
Tork T-SK603.10 ist ein direktgesteuertes 2/2-Wege-Magnetventil aus Edelstahl AISI 316 mit PTFE-Dichtung. Das Ventil ist zur Regelung des Durchflusses aggressiver Medien, Säuren, Chemikalien, Wasser, Luft und Gase in industriellen Rohrleitungssystemen bestimmt. Es arbeitet ohne erforderliche Druckdifferenz (ΔP = 0) und kann daher auch bei null Eingangsdruck betrieben werden.
Das Ventil T-SK603.10 kommt überall dort zum Einsatz, wo das Medium mit den Konstruktionswerkstoffen in Berührung kommt und eine herkömmliche Messingarmatur nicht ausreicht. Typische Anwendungen umfassen Dosier- und Filtrationsanlagen für Säuren und Laugen, chemische Betriebe, die pharmazeutische und lebensmittelverarbeitende Produktion sowie Laborgeräte. Dank des Gehäuses aus Edelstahl AISI 316 und der PTFE-Dichtung ist es beständig gegen korrosive und aggressive Medien sowie gegen Betriebstemperaturen bis +160 °C. Das Ventil arbeitet auch in Einbaulagen außerhalb der vertikalen Achse zuverlässig – die Spule muss jedoch senkrecht ausgerichtet sein.
Das Ventil ist ein 2/2-Wege-Ventil, normal geschlossen (NC), mit direkter Betätigung — ohne Hilfssteuerkanal. Dies gewährleistet die Funktion bei null und sehr niedrigem Mediendruck. Das Gehäuse und alle Innenteile bestehen aus Edelstahl AISI 316; Anker, Sitz, Federn und Ankerrohr sind ebenfalls aus Edelstahl gefertigt. Die Dichtmanschette besteht aus PTFE, das Temperaturen von –10 °C bis +160 °C standhält und gegen die meisten Chemikalien beständig ist. Der Schattierungsring besteht aus Kupfer gemäß EN 12735-1. Der elektrische Anschluss erfolgt über einen 3-poligen Steckverbinder DIN 43650 (ISO 4400 / EN 175301-803 Form A) für Kabel mit einem Durchmesser von 6–8 mm. Die Spule der Isolationsklasse H (180 °C) ist für Dauerbetrieb ED 100 % ausgelegt.
Technische Parameter:
Das Ventil ist für Wasser, Luft, nicht korrosive Gase (Erdgas, LPG, Methan, Butan, Propan), Säuren und Chemikalien bestimmt, die mit der PTFE-Dichtung und Edelstahl AISI 316 kompatibel sind. Nicht geeignet ist es für stark oxidierende Säuren oder Medien, die Edelstahl der Güte 316 angreifen.
Ja. Die direktgesteuerte Ausführung (direct acting, ΔP = 0) bedeutet, dass das Ventil unabhängig von der Druckdifferenz öffnet und schließt. Es kann daher von null Druck bis zum maximalen Betriebsdruck von 2 bar betrieben werden.
Das Ventilgehäuse kann ohne Einfluss auf die Funktion in beliebiger Lage eingebaut werden. Die Spule (Solenoid) muss jedoch stets senkrecht ausgerichtet sein — also genau nach oben oder unten zeigen. Eine waagerechte Lage der Spule könnte mechanischen Verschleiß des Ankers verursachen und die Lebensdauer verkürzen.
Der Hersteller empfiehlt, Magnetventile der Serie SS1050 stets mit einem vorgeschalteten Filter zu betreiben. Verunreinigungen im Medium können den Sitz oder die Dichtung beschädigen und die Lebensdauer des Ventils verkürzen. Ein Filter mit einer Maschenweite entsprechend dem Öffnungsdurchmesser des Ventils ist die Standardlösung.
Der Hersteller bietet eine Spule in ATEX-Ausführung (ExProof) als optionale Variante auf Anfrage an. Das Standardventil T-SK603 verfügt nicht über eine ATEX-Zertifizierung — für explosionsgefährdete Bereiche muss bei der Bestellung ausdrücklich eine ATEX-Spule spezifiziert und die aktuelle Zertifizierung beim Lieferanten geprüft werden.
