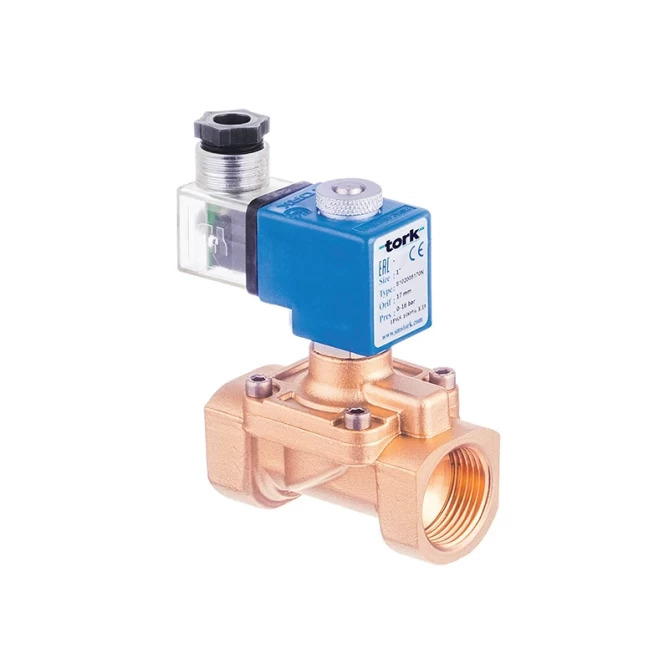

Magnetventil Tork T-ZR108 2" für Wasser, Luft und Gas mit EPDM-Dichtung. Indirekt (servo-)gesteuert, normalerweise geschlossen, arbeitet ab Null Druck. Durchfluss Kv 450 l/min, max. Druck 16 bar, Spule 24 V AC. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 2" |
| Dichtung | Viton, NBR, EPDM |
| Druckbereich | 0...10 bar |
| Funktion | Ohne Spannung geschlossen |
| Medientemperatur | -20...80 °C |
| Medium | Wasser, Luft, Gas |
| Nennweite | DN 50 |
| Stromversorgung | 24 V Wechselstrom |
| Gewicht | 0.00 kg |
Magnetventil Tork T-ZR108 2" ist ein indirekt (servo-)betätigtes 2/2-Wege-Magnetventil aus der Baureihe S1000 mit Messinggehäuse und Flanschanschluss DN50. Es dient zum automatischen Öffnen und Schließen des Durchflusses von flüssigen und gasförmigen Medien. Im spannungslosen Zustand ist das Ventil normalerweise geschlossen (NC) und arbeitet bereits ab null Differenzdruck (ΔP=0).
Das Ventil ist für neutrale flüssige und gasförmige Medien bestimmt – typischerweise Wasser, Luft und Gas. Es eignet sich für industrielle Rohrleitungssysteme, Prozessanlagen, Lüftungstechnik und überall dort, wo der Durchfluss per elektrischem Signal fernbetätigt oder automatisch geregelt werden muss. Die Servosteuerung ermöglicht den Betrieb auch bei null Eingangsdruck, sodass das Ventil auch in Anwendungen ohne Druckgefälle zuverlässig funktioniert. Es wird empfohlen, vor dem Ventil einen Filter zu installieren. Das Ventil kann in beliebiger Einbaulage montiert werden, die Spule muss nach oben zeigen.
Das Ventilgehäuse besteht aus Messing, die Innenteile, Sitze, Kernrohr und Federn aus Edelstahl. Der Schattierungsring ist aus Kupfer. Die Dichtung ist in EPDM-Ausführung ausgeführt, geeignet für Wasser und heiße Medien im Bereich von –30 °C bis +130 °C. Der Anschluss erfolgt über einen Flansch nach DIN 2566. Die Spule der Isolationsklasse H (180 °C) hat die Schutzart IP65 (auf Anfrage IP68) und wird über einen Steckverbinder DIN 43650 (ISO 4400 / EN 175301-803 Form A) angeschlossen. Die Öffnungszeit liegt im Bereich von 400–1600 ms, die Schließzeit bei 1000–2000 ms.
Technische Parameter:
Ja. Es handelt sich um ein servo- (indirekt) betätigtes Ventil mit null erforderlichem Differenzdruck (ΔP=0), sodass es auch dann öffnet und schließt, wenn zwischen Ein- und Ausgang kein Druckunterschied besteht.
Das Ventil kann ohne Einfluss auf die Funktion in beliebiger Einbaulage installiert werden. Die Spule sollte jedoch senkrecht nach oben ausgerichtet sein. Vor dem Ventil wird der Einbau eines Filters empfohlen.
Die EPDM-Dichtung ist für Wasser und heiße neutrale Medien im Temperaturbereich von –30 °C bis +130 °C geeignet. Für andere Medien (Öle, aggressive Stoffe) werden andere Dichtungsvarianten verwendet – NBR oder Viton.
Der Rohrleitungsanschluss erfolgt über Flansch DN50 nach DIN 2566. Der elektrische Anschluss der Spule erfolgt über einen Steckverbinder DIN 43650 (ISO 4400 / EN 175301-803 Form A) für einen Kabeldurchmesser von 6–8 mm.
