Pneumatisch betätigter Messing-Kugelhahn TORK PAV901 zur Steuerung von Flüssigkeiten und Gasen. Einheit aus Kugelhahn + Pneumatikantrieb RA, doppeltwirkend (DA) sowie einfachwirkend (SR), Anschluss nach ISO 5211. Temperatur −20 … +130 °C. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 1/2" |
| Anschlusstyp | Innengewinde |
| Armaturentyp | Zweiwege |
| Druck | 40 bar |
| Lichtweite | DN 15 |
| Temperatur | -20...130 °C |
| Gewicht | 1.50 kg |

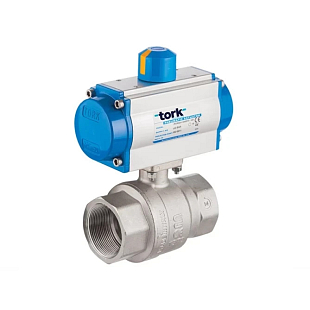

TORK PAV901 SR ist ein pneumatisch betätigter Kugelhahn aus Messing zur Steuerung des Durchflusses von Flüssigkeiten und Gasen. Es handelt sich um eine komplette Einheit aus Kugelhahn und pneumatischem Schwenkantrieb der Baureihe RA in einfachwirkender Ausführung mit Federrückstellung (SR). Der Hahn ist 2/2-Wege ausgeführt, mit Gewindeanschluss, und der Antrieb ist gemäß ISO-5211-Standard mit der Armatur verbunden.
Der PAV901 wird zum automatischen Öffnen und Schließen von Rohrleitungen mit Flüssigkeiten, Luft, Ölen und weiteren nicht korrosiven Medien eingesetzt. Er eignet sich für industrielle Verteilnetze, technologische Anlagen, Kompressorstationen sowie für Anwendungen, bei denen der Durchfluss mittels Druckluft fernbetätigt oder automatisch gesteuert werden muss. Das Messinggehäuse (Pres MS 58) und der Temperaturbereich von −20 bis +130 °C prädestinieren ihn für übliche Betriebsbedingungen in technischen Anlagen und im Maschinenbau.
Die einfachwirkende Ausführung verfügt über eine Rückstellfeder: Der Luftdruck schaltet den Kugelhahn in die Arbeitsstellung, und bei Druckausfall bringt ihn die Feder in die definierte sichere Ausgangsstellung zurück. Daher eignet sich die SR-Ausführung überall dort, wo bei Luftausfall eine definierte Sicherheitsstellung (fail-safe) erforderlich ist. Die Ausgangsstellung (offen/geschlossen) sollte je nach Anwendung im Voraus festgelegt werden.
Der Antrieb ist gemäß ISO 5211 mit der Armatur verbunden, die Anschlüsse für Endschalter, Stellungsregler und Namur-Ventile entsprechen dem Standard VDI/VDE 3845. Dadurch kann die Einheit um ein Namur-Magnetventil, einen Endschalter (Limit Switch Box), einen Stellungsregler oder eine manuelle Notbetätigung ergänzt werden. Der Antrieb ermöglicht die Einstellung der Endanschläge in beiden Endlagen (± 5°). Der empfohlene Steuerluftdruck beträgt 4–6 bar.
Technische Parameter:
Die doppeltwirkende Ausführung (DA) steuert sowohl das Öffnen als auch das Schließen über Luftdruck; bei Luftausfall bleibt der Kugelhahn in der letzten Stellung. Die einfachwirkende Ausführung (SR) verfügt über eine Rückstellfeder, die den Kugelhahn bei Luftausfall selbsttätig in die sichere Ausgangsstellung zurückführt.
Der Kugelhahn wird über das Innengewinde in die Rohrleitung eingebaut. Die Einheit kann in beliebiger Einbaulage installiert werden; der Antrieb ist gemäß ISO 5211 mit der Armatur verbunden. Für die Betätigung des Antriebs ist eine Druckluftversorgung erforderlich, und bei der SR-Ausführung sollte die gewünschte Ausgangsstellung (offen/geschlossen) im Voraus festgelegt werden.
Ja. Die Anschlüsse für Endschalter, Stellungsregler und Namur-Magnetventile entsprechen dem Standard VDI/VDE 3845. Die Einheit kann außerdem um eine manuelle Notbetätigung ergänzt werden. Dieses Zubehör ist auf Anfrage erhältlich.
Der Kugelhahn ist für Flüssigkeiten, Luft, Öle und weitere nicht korrosive Medien im Temperaturbereich von −20 bis +130 °C ausgelegt. Für ein konkretes Medium empfehlen wir, die chemische Beständigkeit gegenüber Messing Pres MS 58 und der verwendeten Dichtung zu prüfen.
