Pneumatisch betätigter Messing-Kugelhahn TORK PAV901 zur Steuerung von Flüssigkeiten und Gasen. Baugruppe aus Kugelhahn + Pneumatikantrieb RA, doppeltwirkend (DA) und einfachwirkend (SR), Anschluss nach ISO 5211. Temperatur −20 … +130 °C. Mehr Informationen
Auf Bestellung
| Anschlussgröße | 2 1/2" |
| Anschlusstyp | Innengewinde |
| Armaturentyp | Zweiwege |
| Druck | 25 bar |
| Lichtweite | DN 65 |
| Temperatur | -20...130 °C |
| Gewicht | 8.00 kg |

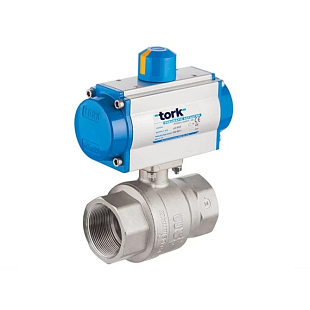

TORK PAV901 DA ist ein pneumatisch betätigter Kugelhahn aus Messing zur Steuerung des Durchflusses von Flüssigkeiten und Gasen. Es handelt sich um eine komplette Einheit aus Kugelhahn und pneumatischem Schwenkantrieb der Baureihe RA in doppeltwirkender Ausführung (DA). Der Kugelhahn ist 2/2-wegeausgeführt mit Gewindeanschluss, und der Antrieb ist nach ISO-5211-Standard mit der Armatur verbunden.
Der PAV901 wird zum automatischen Öffnen und Schließen von Rohrleitungen mit Flüssigkeiten, Luft, Ölen und weiteren nicht korrosiven Medien eingesetzt. Er eignet sich für industrielle Verteilnetze, technologische Anlagen, Kompressorstationen sowie für Anwendungen, bei denen der Durchfluss mittels Druckluft fernbetätigt oder automatisch gesteuert werden muss. Das Messinggehäuse (Pres MS 58) und der Temperaturbereich von −20 bis +130 °C prädestinieren ihn für übliche Betriebsbedingungen in technischen Anlagen und im Maschinenbau.
In der doppeltwirkenden Ausführung steuert der Luftdruck beide Bewegungsrichtungen – Öffnen und Schließen. Bei Ausfall der Luftversorgung bleibt der Kugelhahn in der letzten Stellung. Ein doppeltwirkender Antrieb eignet sich dort, wo eine zuverlässige Luftversorgung vorhanden ist und keine automatische Sicherheitsstellung gefordert wird. Bei gleicher Baugröße erreicht er ein höheres Drehmoment als eine einfachwirkende Ausführung.
Der Antrieb ist nach ISO 5211 mit der Armatur verbunden, der Anschluss für Endschalter, Stellungsregler und Namur-Ventile entspricht dem Standard VDI/VDE 3845. Dadurch kann die Einheit um ein Namur-Magnetventil, einen Endschalter (Limit Switch Box), einen Stellungsregler oder eine manuelle Notbetätigung ergänzt werden. Der Antrieb ermöglicht die Einstellung der Anschläge in beiden Endlagen (± 5°). Der empfohlene Steuerluftdruck beträgt 4–6 bar.
Technische Parameter:
Die doppeltwirkende Ausführung (DA) steuert das Öffnen und Schließen über Luftdruck, und bei Ausfall der Luftversorgung bleibt der Kugelhahn in der letzten Stellung. Die einfachwirkende Ausführung (SR) verfügt über eine Rückstellfeder, die den Kugelhahn bei Ausfall der Luftversorgung selbsttätig in die sichere Ausgangsstellung zurückführt.
Der Kugelhahn wird über ein Innengewinde in die Rohrleitung montiert. Die Einheit kann in beliebiger Einbaulage installiert werden; der Antrieb ist nach ISO 5211 mit der Armatur verbunden. Für die Betätigung des Antriebs ist eine Druckluftversorgung erforderlich, und bei der SR-Ausführung sollte die gewünschte Ausgangsstellung (offen/geschlossen) im Voraus festgelegt werden.
Ja. Der Anschluss für Endschalter, Stellungsregler und Namur-Magnetventile entspricht dem Standard VDI/VDE 3845. Die Einheit kann auch um eine manuelle Notbetätigung ergänzt werden. Dieses Zubehör ist auf Anfrage erhältlich.
Der Kugelhahn ist für Flüssigkeiten, Luft, Öle und weitere nicht korrosive Medien im Temperaturbereich von −20 bis +130 °C ausgelegt. Für ein konkretes Medium empfehlen wir, die chemische Beständigkeit gegenüber Messing Pres MS 58 und der verwendeten Dichtung zu prüfen.
