Pegelwächter mit Schutzart IP40, der zur Überwachung eines oder zweier Pegel in Brunnen, Schächten, Tankern, Wasserspeichern und anderen vorgesehen ist. Der Schalter kann entweder zur Überwachung eines Pegels oder zur Kontrolle zweier Pegel eingestellt werden, wobei einer zum Einschalten und der andere zum Ausschalten dient.

Zur Pegelmessung sind 2 Sonden erforderlich, die nicht im Lieferumfang enthalten sind. Sie dienen zur Überwachung des oberen Pegels, des unteren Pegels und als gemeinsame Sonde.

Hauptmerkmale

• Wahl der Funktion Nachfüllen oder Abpumpen.
• Messfrequenz von 10 Hz verhindert die Polarisierung der Flüssigkeit und die erhöhte Oxidation der Messsonden.
• Ausgangskontakt 1x Wechsler 8 A.
• Galvanisch getrennte Versorgung UNI 24...240 V AC/DC (AC 50 - 60 Hz).
• Möglichkeit zum Anschluss von 2 Sonden (z.B. SHR-2).

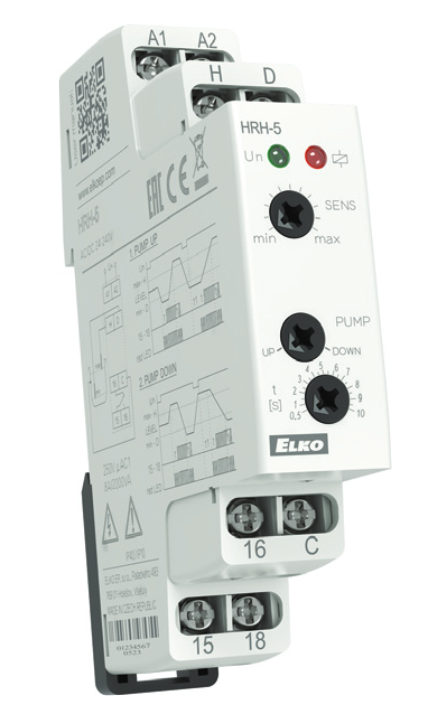

Konstruktionsbeschreibung

1. Anschlüsse für Versorgungsspannung A1 und A2
2. Anschlüsse für den Anschluss der Sonden H und D
3. Ausgangsanzeige
4. Einstellung der Ausgangsverzögerung
5. Anschlussklemme für Sonde C
6. Anzeige der Versorgungsspannung
7. Einstellung der Sondenempfindlichkeit
8. Funktionswahl
9. Ausgangskontakte 15 und 16 und 18
