Pegelstandsschalter, der die minimale und maximale Höhe des Pegels überwacht, z.B. bei Feuerwehrfahrzeugen, und auch die Pegelhöhe in Schächten oder Schwimmbecken aufrechterhält.

Dieser Pegelstandsschalter hat 2 wichtige Funktionen - er überwacht die min. und max. Pegelhöhe, z.B. bei Feuerwehrfahrzeugen und in Tanks... er hält die Pegelhöhe in Schächten und Schwimmbecken aufrecht.

Hauptmerkmale:

• Die Funktionsauswahl erfolgt über einen Jumper auf der Hauptplatine
• Die Pegelhöhe wird auf dem Gerätepanel angezeigt
• Das Gerät überwacht 5 Pegelstufen mit Hilfe von sechs Sonden (eine Sonde ist gemeinsam)
• Die gemeinsame Sonde kann durch einen metallischen (leitfähigen) Tank ersetzt werden
• Übersichtliche Anzeige der Pegelhöhe mit sechs LED-Kontrollleuchten auf dem Gerätepanel
• Möglichkeit zum Anschluss einer zusätzlichen Signalisierung (z.B. beim Fahrer des Feuerwehrfahrzeugs)
• Einstellbare Empfindlichkeit je nach Leitfähigkeit der Flüssigkeit
• Einstellbare Zeitverzögerung - Eliminierung von Pegelbewegungen, z.B. beim Befüllen des Tanks

Technische Spezifikationen:

• Messfrequenz 10Hz zur Vermeidung von Flüssigkeitspolarisation und zur Eliminierung von Netzstörungen
• Stromversorgung 12..24V DC (für den Einsatz in Feuerwehrfahrzeugen) oder galvanisch getrennt 230V AC für den allgemeinen Gebrauch
• Relaiskontakt 10A für die Signalisierung eines vollen/leeren Tanks oder zur Steuerung der Pumpe (je nach gewählter Funktion)
• Funktionsauswahl FÜLLEN / AUS / ENTLEEREN über einen Schalter auf dem Gerätepanel
• Schutzart IP65

Sonden für das Pegelrelais und empfohlene Leiter:

• SHR-1-M - Pegelsonde mit Messingelektrode
• SHR-1-N - Pegelsonde mit Edelstahlelektrode
• SHR-2 - Pegelsonde mit Edelstahlelektrode in PVC-Gehäuse
• SHR-3 - Leitfähigkeitsdrucksonde
• Leiter D05V-K 0,75/3,2 - Leiter 1x 0,75 mm² mit Trinkwasserzulassung
• Kabel D03VV-F 3x0,75/3,2 - Kabel 3x0,75 mm² mit Trinkwasserzulassung

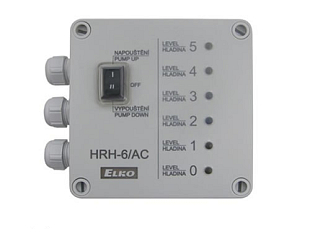

HRH-6 Basiseinheit - Schema und Beschreibung der Bedienelemente

1. Funktionsschalter
2. Kabel zum Anschluss der Sonden
3. Kabel zum Anschluss der zusätzlichen Signalisierung
4. Stromversorgungskabel/Relaiskontakt

• LED6: Pegelanzeige L5
• LED5: Pegelanzeige L4
• LED4: Pegelanzeige L3
• LED3: Pegelanzeige L2
• LED2: Pegelanzeige L1
• LED1: Anzeige der Versorgungsspannung
