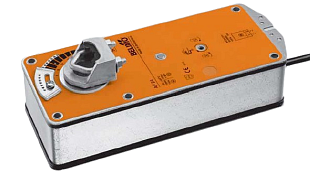

Belimo AF24 ist ein Federantrieb, der für die Steuerung von Lüftungsklappen mit Sicherheitsfunktion vorgesehen ist, beispielsweise zum Schutz vor Frost oder Rauch. Dieser Antrieb kehrt nach einer Unterbrechung der Stromversorgung in die Sicherheitsposition zurück und erfordert keine Endschalter.

Hauptmerkmale:

• Stromversorgung: AC/DC 24 V
• Minimales Drehmoment: 15 Nm
• Kabellänge: 1 m, 2x0,75 mm² (Motor), 6x0,75 mm² (Hilfsschalter bei AF24-S)
• Einstellbarer Drehwinkel bis 95°

Technische Daten:

• Lebensdauer: bis zu 60.000 Zyklen
• Lautstärke: Motor max. 45 dB, Feder ca. 62 dB
• Schutzart: IP54, Schutzklasse III
• Betriebstemperatur: -30 °C bis +50 °C

Der AF24 bietet eine manuelle Steuerung und die Möglichkeit der mechanischen Befestigung an Klappen mit unterschiedlichen Durchmessern mittels einer Universalklemme. Das Modell AF24-S enthält einen einstellbaren Hilfsschalter zur Signalisierung des Drehwinkels von 5 % bis 94 %.
