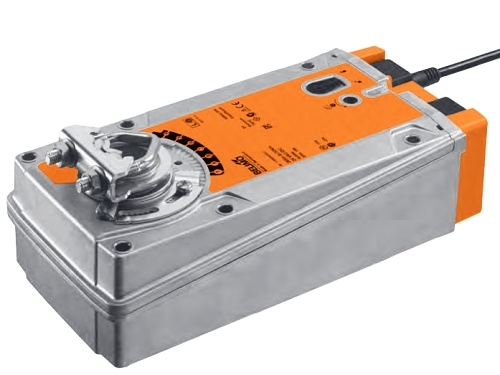

Notfall-Servoantrieb Belimo Serie EF für Lüftungsklappen oder Kugelhähne (z.B. Giacomini R250D mit Adapter). Der Antrieb ist für Klappengrößen bis ca. 6m2 geeignet. Die Steuerung des Antriebs erfolgt offen/geschlossen.

Funktionen

Bei Stromausfall beginnt die Rückstellfeder, den Servoantrieb in die Ausgangsposition zu drehen. Zum Beispiel schließt er bei Stromausfall die Klappe oder den Kugelhahn. Dasselbe kann auch umgekehrt erreicht werden, es hängt nur von der Ausgangsposition der Klappe ab.

Der Servoantrieb kann manuell mit einem Arretierungsknopf und einer Handkurbel bedient werden.

Eigenschaften

• Stromversorgung 230V
• Der Servoantrieb ist gegen Überlast gesichert, es sind keine Endanschläge erforderlich.
• Einfache Montage auf die Klappenwelle mittels eines universellen Bügels.
• Einstellbarer Arbeitswinkel mit mechanischem Anschlag.
• Der Servoantrieb kann mit Hilfsschaltkontakten S...A oder einem Rückmeldungs-Potentiometer ausgestattet werden.

Wellenstabilisator

Der Servoantrieb ist in der Werkseinstellung mit einem Wellenstabilisator zur Stabilisierung des Kompletts Klappe, Klappenwelle und Antrieb ausgestattet. Er besteht aus zwei Kunststoff-Stützringen und wird je nach Montagesituation und Wellendurchmesser belassen oder entfernt (auch teilweise möglich).

Bei der Montage einer langen Welle mit einem Durchmesser von 12-20mm muss der Stabilisator verwendet werden. Bei einem Wellendurchmesser von 21-26,7mm ist der Einsatz des Stabilisators nicht erforderlich.

Bei der Montage einer kurzen Welle kann der Stabilisator entfernt werden.
