Zu diesem Produkt bieten wir den Service Montage des Antriebs mit Armatur. Mehr Informationen

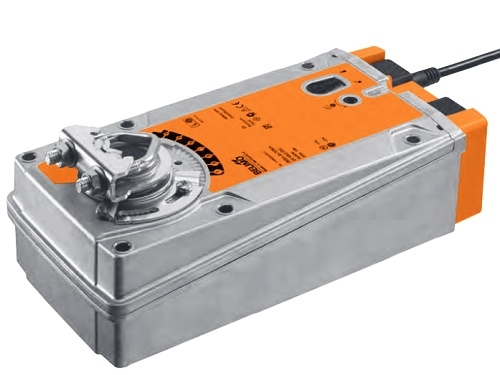

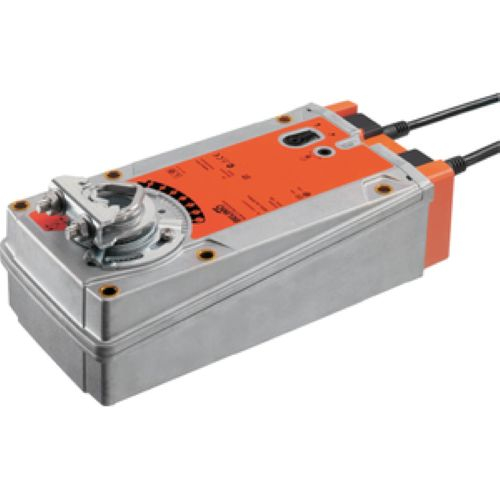

Notfall-Servoantrieb Belimo Serie EF für Lüftungsklappen oder Kugelhähne (z.B. Giacomini R250D mit Adapter). Der Antrieb ist für Klappengrößen bis ca. 6m2 geeignet. Die Steuerung des Antriebs ist auf/zu + 2x Hilfskontakt.

Funktion

Bei Stromausfall beginnt die Rückstellfeder, den Servoantrieb in die Ausgangsposition zu drehen. Zum Beispiel schließt er bei Stromausfall die Klappe oder den Kugelhahn. Dasselbe kann auch umgekehrt erreicht werden, es hängt nur von der Ausgangsposition der Klappe ab.

Der Servoantrieb kann manuell mit Hilfe einer Arretierungstaste und einer Handkurbel bedient werden.

Eigenschaften

• Spannungsversorgung 230V
• Der Servoantrieb ist gegen Überlast gesichert, es sind keine Endanschläge erforderlich.
• Einfache Montage auf die Klappenwelle mit einem universellen Bügel.
• Einstellbarer Arbeitswinkel mit mechanischem Anschlag.
• Der Servoantrieb kann mit zusätzlichen Umschaltkontakten S...A oder einem Rückmeldungs-Potentiometer ausgestattet werden.

Wellenstabilisator

Der Servoantrieb ist in der Werkseinstellung mit einem Wellenstabilisator zur Stabilisierung des Kompletts Klappe, Klappenwelle und Antrieb ausgestattet. Er besteht aus zwei Kunststoff-Stützringen und kann je nach Montagesituation und Wellendurchmesser belassen oder entfernt werden (auch teilweise möglich).

Bei der Montage einer langen Welle mit einem Durchmesser von 12-20mm muss der Stabilisator verwendet werden. Bei einem Wellendurchmesser von 21-26,7mm ist der Stabilisator nicht erforderlich.

Bei der Montage einer kurzen Welle kann der Stabilisator entfernt werden.
