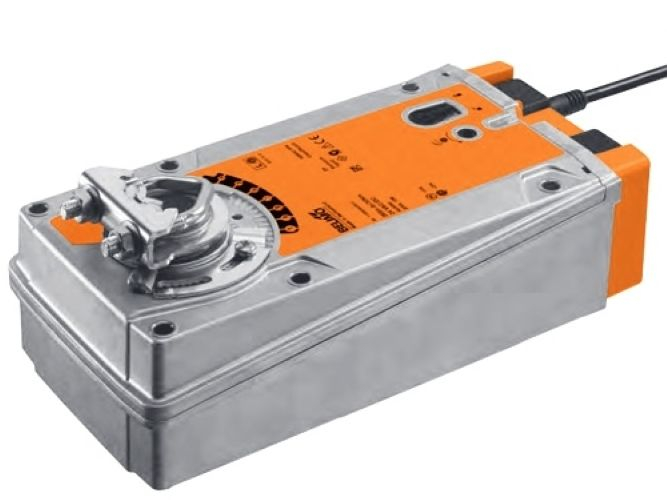

Notfall-Servoantrieb Belimo Serie EF für Lüftungsklappen oder Kugelhähne (z.B. Giacomini R250D mit Adapter). Der Antrieb ist für Klappengrößen bis ca. 6m2 ausgelegt. Die Steuerung des Antriebs erfolgt über ein 2-10V Signal + 2x Hilfskontakte.

Funktion

Bei einer Unterbrechung der Stromversorgung beginnt die Rückstellfeder, den Servoantrieb in die Ausgangsposition zu drehen. Zum Beispiel schließt er bei einem Stromausfall die Klappe oder den Kugelhahn. Dasselbe kann auch umgekehrt erreicht werden, es hängt nur von der Ausgangsposition der Klappe ab.

Der Servoantrieb kann manuell über eine Arretierungstaste und eine Handkurbel bedient werden.

Eigenschaften

• Stromversorgung 24V
• Der Servoantrieb ist gegen Überlast gesichert, es sind keine Endanschläge erforderlich.
• Einfache Montage auf der Klappenwelle mittels eines universellen Bügels.
• Einstellbarer Arbeitswinkel mit mechanischem Anschlag.
• Der Servoantrieb kann mit zusätzlichen Umschaltkontakten S...A oder einem Rückmeldungs-Potentiometer ausgestattet werden.

Wellenstabilisator

Der Servoantrieb ist in der Werkseinstellung mit einem Wellenstabilisator zur Stabilisierung des Kompletts Klappe, Klappenwelle und Antrieb ausgestattet. Er besteht aus zwei Kunststoff-Stützringen und kann je nach Montagesituation und Wellendurchmesser belassen oder entfernt werden (auch teilweise möglich).

Bei der Montage einer langen Welle mit einem Durchmesser von 12-20mm muss der Stabilisator verwendet werden. Bei einem Wellendurchmesser von 21-26,7mm ist der Stabilisator nicht erforderlich.

Bei der Montage einer kurzen Welle kann der Stabilisator entfernt werden.
