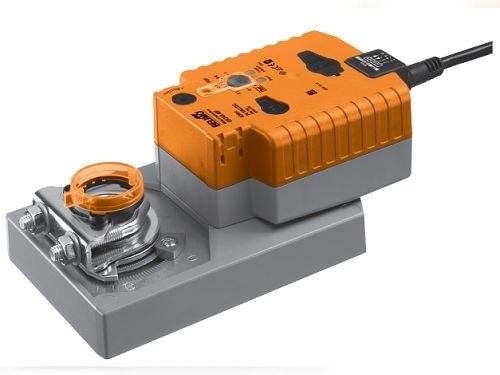

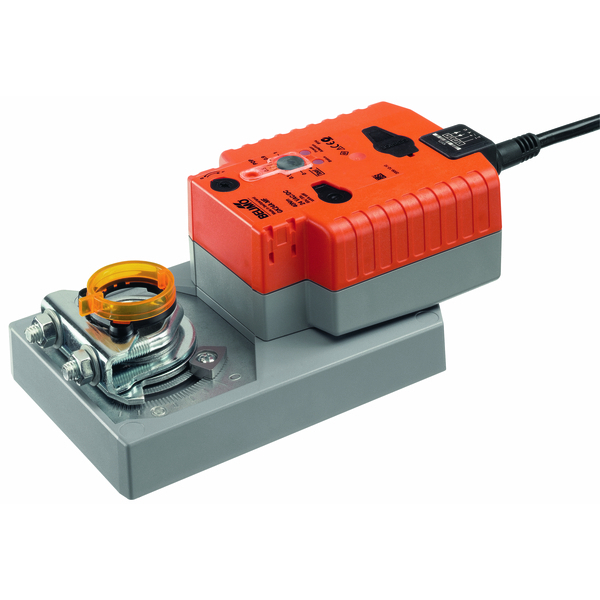

Belimo GK Stellantrieb für RLT-Klappen mit elektrischer Sicherheitsfunktion auf Kondensatorbasis.

Funktion des Stellantriebs

Bei Unterbrechung der Spannungsversorgung dreht die in den Kondensatoren gespeicherte Energie die Klappe in die Ausgangsstellung. Das Prinzip der Sicherheitsfunktion unterscheidet sich somit von klassischen Federrücklaufantrieben.

• Der Stellantrieb kann manuell betätigt werden mithilfe der Arretierungstaste.
• Der Drehrichtungsschalter ändert nach der Aktivierung die Laufrichtung des Stellantriebs im Normalbetrieb.
• Schalter „Sicherheitsstellung“ – die gewünschte Sicherheitsstellung kann eingestellt werden.

Aufladen des Kondensators

Der Stellantrieb benötigt eine gewisse Zeit, um auf die Betriebskapazität aufgeladen zu werden. Die Ladezeit des Stellantriebs hängt von der Dauer der Unterbrechung der Spannungsversorgung ab. Die Ladezeit überschreitet jedoch 20 s nicht, was einem Stromausfall von mehr als 10 Tagen entspricht.

Der Antrieb wird ab Werk vollständig entladen geliefert. Für die erste Inbetriebnahme benötigt er ca. 20 s Ladezeit, damit die Kondensatoren das erforderliche Spannungsniveau erreichen.

Eigenschaften

• Der Stellantrieb ist gegen Überlast geschützt, Endanschläge sind nicht erforderlich.
• Einfache Montage auf der Klappenwelle mithilfe einer Universalkonsole.
• Der Stellantrieb kann nachgerüstet werden mit Hilfsumschaltkontakten S...A oder einem Potentiometer.

Konventioneller Betrieb: Der Antrieb wird durch ein Signal DC 0–10 V angesteuert und fährt in die durch das Steuersignal vorgegebene Position. Die Spannung an Klemme U dient zur Anzeige der Rückmeldung 0...100%.

MP-BUS-Betrieb: Der Antrieb erhält über den MP-Bus ein digitales Steuersignal vom übergeordneten Regler und fährt in die vorgegebene Position. Klemme U dient als Kommunikationsschnittstelle und sendet keine analoge Messspannung.

Konnektivität mit dem Smart-Home-System LOXONE

Die Verbindung mit dem Loxone-System erfolgt über die Belimo MP-Bus-Schnittstelle. Für den Anschluss benötigen Sie das Produkt Loxone - Belimo Tree. Belimo Tree ist eine Schnittstelle, die den Anschluss von bis zu 16 Belimo MP-Bus-Geräten ermöglicht. Dank der nativen MP-Bus-Integration werden Belimo-Produkte zu einem direkten Bestandteil von Loxone Config und dem Miniserver, was eine einfache Konfiguration und Verwaltung gewährleistet. Belimo Tree vereinfacht die Verbindung von Belimo-Geräten mit dem Loxone-System erheblich und ermöglicht dadurch eine schnelle und fehlerfreie Einrichtung aller Funktionen. Sein kompaktes Design und die breite Kompatibilität machen diese Schnittstelle zur idealen Wahl für eine moderne und effiziente Gebäudeautomation.
